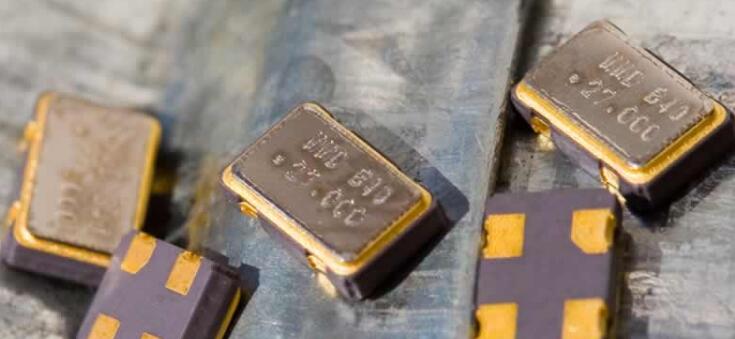

汽車屬于特殊的產品,大多數的晶體制造商會產單獨分立出一個汽車級晶振的分類,并且標明符合AEC-Q200標準,很多人都不明白AEC-Q200是什么,但是你可以在任何一個車規級晶振規格書里看到它.英國的Golledge晶振公司,就有專門的汽車級晶振系列模塊,而且已經為全球各大汽車生產商供應了20多年的專用晶振,也因此發現部分用戶對AEC-Q200感到困惑和不解,所以專門編輯了資料,對AEC-Q200進行了深層的探討和闡述.
AEC-Q200標準,它的真正含義是什么?
AEC-Q200認證是所有無源電子元件必須滿足的全球抗應力標準,如果它們打算用于汽車行業.如果諧振器已通過標準中包含的嚴格的壓力測試套件,則認為零件符合AEC-Q200認證.可以使用下面的鏈接以及他們的姐妹資格AEC-Q100和AEC-Q101找到并下載標準本身.

何時以及為何創造了它?
由于市場的變化,對無源晶振的汽車規范標準的需求與許多因素一樣誕生了.在20世紀90年代早期,電子技術在汽車行業之外變得越來越普遍,這意味著汽車公司不再是零部件供應商的最大優先事項.這意味著該行業的公司越來越難以按照汽車環境要求的嚴格標準來指定零件.標準的想法是由Delco Electronics(通用汽車公司)的GeraldServais和Jerry Jennings(克萊斯勒)在JEDEC(微電子標準制定的全球領導者)會議上提出的.
進一步的對話促成了Gerald Servais,Jerry Jennings,Robert Knoell(福特)和EarlFischer(福特)的創始團隊,創建了AEC委員會.正是這個小組在與許多公司的專家協商后,發布了我們今天看到的標準的先行者.該標準的總體目標是設定耐溫和耐壓的基準,并確保汽車工業所需的無源元件安全規范的一致性.標準的制定為許多工程師帶來了麻煩-因?yàn)樗麄儾辉傩枰_定許多組件的個別規格.
哪些類型的應用需要完全合格?
當我們說汽車行業是什么意思時,什么類型的應用實際上需要汽車合格的零件?標準本身應始終是此問題的第一個?？奎c(diǎn),但我們?cè)诖颂幇艘粋€(gè)摘要,以嘗試幫助解釋一些錯綜復雜的問題.AEC-Q200Rev.D將行業不同部分所需的資格等級劃分為5個等級,編號為0-4.等級0是最嚴格的,需要在-50至+150°C的晶振溫度范圍內進行測試.分級到該水平的組件可用于整個汽車工業的任何應用,無論車輛內的位置如何.所需的測試水平隨著等級降低,適合大多數發動機罩使用的1級部件需要在-40至+125°C的溫度范圍內進行測試,2級部件再次嚴格測試并且適合使用在乘客艙內的熱點,3級用于大部分乘客艙,低至4級,這是用于非汽車部件的資格等級.
下表取自標準作為示例:

年級	溫度范圍	組件類型	典型應用
0	-50至+150°C	扁平陶瓷電阻器,X8R陶瓷電容器	所有汽車
1	-40至+125°C	電容器網絡,電阻器,電感器,變壓器,熱敏電阻,諧振器,石英水晶振子和壓敏電阻,所有其他陶瓷和鉭電容器	發動機罩
2	-40至+105°C	鋁電解電容器	乘客艙熱點
3	-40至+85°C	薄膜電容器,鐵氧體,R/RC網絡和微調電容器	大多數乘客艙
4	0至+70°C		非汽車

為了滿足特定的合格等級,零件必須經受壓力測試,直至該等級中包含的最高溫度.
成為合格人員需要什么?
所有元件供應商的測試程序都略有不同,但在Golledge,我們提供的汽車電子晶振經過測試,以確保它們?cè)趪?yán)格的限制范圍內.這包括對部件的適當樣本進行嚴格的測試.以下是在認為合格之前測試這些部件的類型的一些示例:
●進行一輪嚴格的電氣測試,然后進行壓力再進行一輪測試,以確保元件的電氣完整性.
●通過將樣品暴露在所需測試范圍內的最高溫度下長時間測試部件的耐溫性.然后在整個溫度范圍內進行溫度循環,然后進行另一輪測量以確定部件的電阻.
●通過將部件長時間暴露在高濕度下來測試防潮性.
●檢查石英晶體的使用壽命以確保其通過所需的基準.
●測試組分對溶劑的耐受性.
●通過將部件長時間暴露在高水平的G力下,并通過使部件循環振動來檢查機械沖擊和振動.
●還檢查部件的可焊性及其對焊接熱的耐受性,以確保它們完全可操作,這涉及將部件暴露在極高的溫度下.
●還檢查組件的電路板柔性和端子強度,以確保符合標準附件五和六.
●最后,零件經過嚴格的目視檢查和檢查,以確保其物理特性符合要求的規格.
