應用到晶振的質量因數Q數字方程式
　　許多工程師和技術人員在購買石英晶體或振蕩器時,都考慮一項參數,那就是晶振特殊的Q值,所謂的Q值,指的是質量因數,主要用來確定內阻大小,損耗是否過大,激勵功率多大,以及是否容易起振等問題.由此可見,Q因子是對石英晶振非常重要的一項參數指標,如何計算和確認Q值,是用戶,供應商和工程都在關注的問題,接下來金洛鑫電子就帶大家一起了解下.
質量因數(Q):

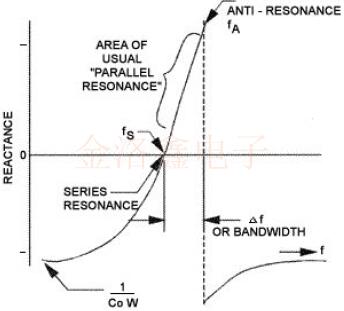

　　用于確定設備的相對質量或運行效率的度量.在晶體諧振器中,它是運動電感或電容的電抗除以運動電阻(請參閱下面的有用公式).石英晶體諧振器可獲得的最大短期穩定性取決于”Q”值.在圖1中,串聯和并聯頻率之間的間隔稱為帶寬.隨著帶寬變小,”Q”的值增加,電抗斜率變陡.外部電路組件電抗的變化對高”Q”晶體的影響較小(“可拉性”較小),因此,短期穩定性更高.

運動電容(C1):
　　說明該單元的機械彈性的電子等效性.有關計算方法,請參見下文”有用的方程式”.
運動電阻:
　　也稱為等效串聯電阻.等效串聯電阻是石英等效電路的電阻元件(R1).(請參見下面的等效電路)該電阻表示晶振在自然諧振頻率(串聯諧振)時的等效阻抗.ESR由晶體阻抗(CI)儀測量.ESR值通常表示為以歐姆表示的最大值.ESR值隨頻率,操作模式,支架類型,晶體板尺寸,電極尺寸和安裝結構而變化.
　　值得注意的是,對于AT條形晶體設計,給定頻率下的ESR值通常高于標準(圓形毛坯)設計的ESR值.這在較低頻率下變得更加明顯.當從串聯諧振通孔HC-49/U型晶體過渡到利用AT條紋晶體的較小表面安裝型晶體時,可以考慮不同切割產生的ESR值的差異.
　　當電阻值達到某一點(振蕩器電路無法充分驅動晶體)時,ESR變得至關重要.可能會導致啟動緩慢或不必要的操作模式.

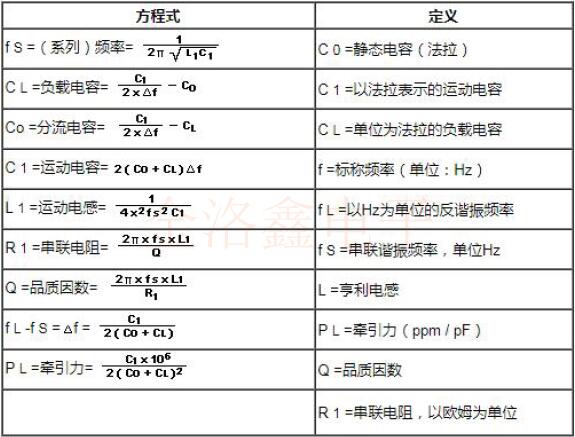

有用的方程式:

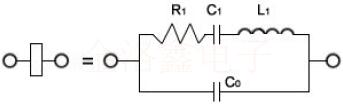

等效電路:
　　等效電路(如圖A所示)描繪了以自然諧振頻率工作的Quartz Crystal單元的電活動.分流電容(Co)表示晶體電極的電容加上支架和引線的電容.R1,C1和L1組成了晶體的”運動臂”,被稱為運動參數.運動電感(L1)代表晶體單元的振動質量.運動電容(C1)代表石英的彈性,而電阻(R1)代表石英內部發生的體積損失.
