VV-800系列VCXO晶體振蕩器的包裝更改
來源：http://www.techzozo.com 作者：金洛鑫電子 2020年05月28
VV-800系列VCXO晶體振蕩器的包裝更改
VCXO是具有電壓控制功能的晶體振蕩器英文簡稱,其擁有高性能,高品質,低相噪,低相位噪聲,低電平,低插損等優良特性,目前市場上日本和美國的晶體制造商,比較常推出VCXO晶振系列產品.有一些型號是10余年前就有的,不支持現在的高端和智能的產品使用,所以制造商會把原來的型號,進行技術和料號更新,重新投放到市場.VV-800晶振就是這么一個典型的示例,詳情請看下文.

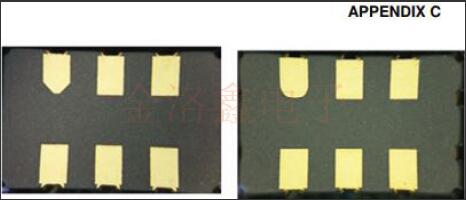

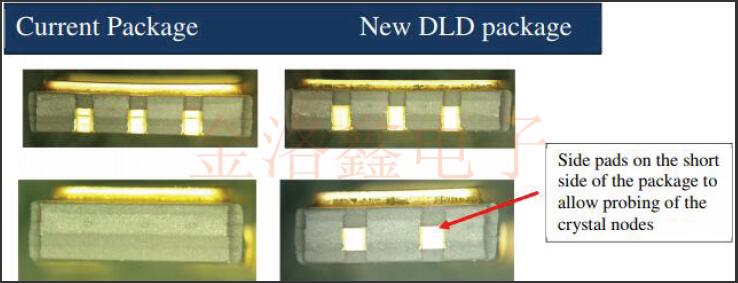

該PCN用于通知對VV-800石英晶體振蕩器系列5x3.2mm.2mm封裝的表貼型VCXO振蕩器中使用的軟件包的更改.通過在封裝中增加外部焊盤來修改封裝,以允許在密封振蕩器之后對晶體進行DLD和晶體阻抗(CI)測試.封裝將添加兩個外部電鍍焊盤,如下所示,以便進行此測試,從而通過篩選可能在DLD或高阻抗相關故障之后可能浮出水面的產品逸出來提高輸出質量.當前,在發貨前沒有對該部件執行DLD測試.振蕩器內部組件(例如IC或晶體)和組裝過程沒有任何變化,因此產品性能規格不會有任何變化.
所有Vectron的XO和VCXO貼片晶振產品(例如7x5mm封裝XO(例如C型系列,VCC1系列,VCC-6系列)和VCXO(VX-705,VV-700等)和一些5x3.2mm.2mm封裝VCXO(例如VX-805).因此,對VV-800貼片晶振封裝的這一變更將使封裝設計標準化,并在所有Vectron的SMD振蕩器封裝中使用DLD焊盤.更改導致增加了外部焊盤,因此更改了包裝形式/外觀,但5x3.2mm輪廓仍與原始輪廓相同.
客戶變更通知流程:
Vectron已使用生產線中內置的新舊封裝Oscillator以及完整的電氣特性對變更進行了鑒定.受此變更影響的產品:所有“VV-800”系列,VV-800-XXX系列.
VV-800系列VCXO晶體振蕩器的包裝更改
VCXO是具有電壓控制功能的晶體振蕩器英文簡稱,其擁有高性能,高品質,低相噪,低相位噪聲,低電平,低插損等優良特性,目前市場上日本和美國的晶體制造商,比較常推出VCXO晶振系列產品.有一些型號是10余年前就有的,不支持現在的高端和智能的產品使用,所以制造商會把原來的型號,進行技術和料號更新,重新投放到市場.VV-800晶振就是這么一個典型的示例,詳情請看下文.
該PCN用于通知對VV-800石英晶體振蕩器系列5x3.2mm.2mm封裝的表貼型VCXO振蕩器中使用的軟件包的更改.通過在封裝中增加外部焊盤來修改封裝,以允許在密封振蕩器之后對晶體進行DLD和晶體阻抗(CI)測試.封裝將添加兩個外部電鍍焊盤,如下所示,以便進行此測試,從而通過篩選可能在DLD或高阻抗相關故障之后可能浮出水面的產品逸出來提高輸出質量.當前,在發貨前沒有對該部件執行DLD測試.振蕩器內部組件(例如IC或晶體)和組裝過程沒有任何變化,因此產品性能規格不會有任何變化.
所有Vectron的XO和VCXO貼片晶振產品(例如7x5mm封裝XO(例如C型系列,VCC1系列,VCC-6系列)和VCXO(VX-705,VV-700等)和一些5x3.2mm.2mm封裝VCXO(例如VX-805).因此,對VV-800貼片晶振封裝的這一變更將使封裝設計標準化,并在所有Vectron的SMD振蕩器封裝中使用DLD焊盤.更改導致增加了外部焊盤,因此更改了包裝形式/外觀,但5x3.2mm輪廓仍與原始輪廓相同.
VV-800系列VCXO晶體振蕩器的包裝更改
