- 規格型號：56490911
- 頻率：12.000MHZ~66.000MHZ
- 尺寸：3.2*2.5*0.65mm 詳細資料請查看PDF
- 產品描述：常用于在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信等領域.

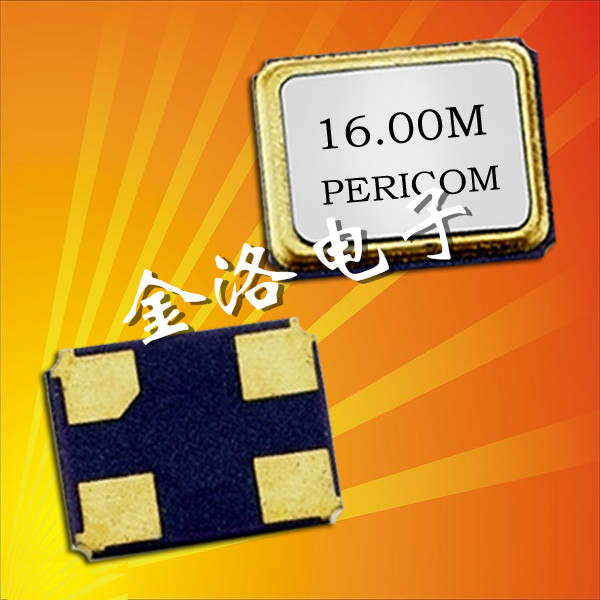

Pericom晶振,FL晶振,3225晶振,SMD晶體
Pericom晶振,FL晶振,3225晶振,SMD晶體
頻率范圍:12.000MHZ~66.000MHZ
激勵電平: 10μW (Max. 100μW )
負載電容: 16PF
工作溫度: -20℃~+10℃
保存溫度: -55℃~+125℃
精度 ±10ppm,±20ppm,±30ppm,±50ppm
捆包單位：3000pcs/reel
尺寸：普通小型3.2*2.5*0.65
應用：車載藍牙耳機，行車記錄儀，汽車?yán)走_(dá)，車載導航系統，車載顯示屏設備，車載冰箱，車載路由器，車載MV等產品。.jpg)
Pericom我們是一家專為計算、通訊與消費產品市場提供集成化連接、先進時頻和信號完整性解決方案的、快速增長的晶振半導體公司。我們的技術為高帶寬、高速串行連接協議所引起的挑戰提供了系統設計解決方案。
在Pericom，質量是全體員工共有的理念，其質量管理體系被設計為確保所有最終端產品都處于有效運作狀態。 Pericom的石英晶振質量方針是為我們的客戶提供世界級的產品的承諾。
Pericom晶振,FL晶振,3225晶振,SMD晶體的生產公司百利通亞陶是美國創立的一家晶振公司，在臺灣設立工廠，3225晶振已被確立為最適合用于汽車電子領域的貼片石英晶振，一直以來都被世界各大汽車生產商爭相采用，FL晶振同時符合了歐洲聯盟的ROHS規定，和汽車電氣委員會的AEQ-Q200的標準，可放心使用。
| 百利通亞陶晶振型號 | FL晶振,亞陶貼片晶振 |
| 頻率范圍 | 12.000MHZ~66.000MHZ |
| 頻率公差(25℃) | ±10ppm,±20ppm,±30ppm,±50ppm可指定 |
| 頻率穩定度超過工作溫度范圍 | ±30ppm,±50ppm 可指定 |
| 操作溫度范圍 | -20℃~+70℃，可指定 |
| 并聯電容CO | 5pF Max. |
| 驅動電平 | 10μW (Max. 100μW ) |
| 負載電容 | 8pF~32pF可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -55℃~+125℃ |
.jpg)
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸SMD晶振的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
激勵功率
在晶體單元上施加過多驅動力，會導致石英晶體特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致進口晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
FL ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： FL |
.jpg) |
|
（2） 抗低,電容負載 型號： FL |
.jpg) |
|
（3） TTL 負載 型號： FL |
.jpg) |
|
（4） LV-PECL 負載 型號： FL |
.jpg) |
|
（5）LV-PECL 負載 型號： FL |
.jpg) |
|
（6） LV-PECL 負載 型號： FL |
.jpg) |
|
（7） LVDS 負載 型號： FL |
.jpg) |
|
（8） HCSL 負載 型號： FL |
.jpg) |
