- 規格型號：85781149
- 頻率：10.000MHZ-52.000MHZ
- 尺寸：3.2*2.5*0.9mm 詳細資料請查看PDF
- 產品描述：主要應用領域:無線通訊,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域.

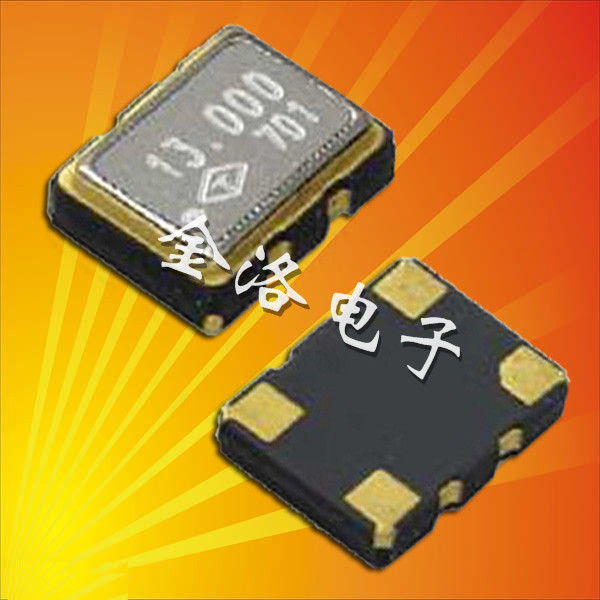

泰藝晶振,TX晶振,3225晶振,臺產晶振
振蕩器.jpg)
泰藝晶振,TX晶振,3225晶振,臺產晶振
參數:頻率范圍10.000MHZ-52.000MHZ
電源電壓: 3.0V
負載電容: 10PF
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±2.0ppm
捆包單位：3000pcs/reel
尺寸：小體積設計3.2*2.5*0.9mm
應用：QCM感測，GPS全球定位系統，信息計算機設備，基礎通信設備，網絡設備和無線通信等產品。
泰藝經營團隊以客戶為本不斷地改善，追求最高的品質品質宣言:泰藝電子股份有限公司為一生產石英晶體頻率控制元件的專業廠商，過去數年中我們的產品于世界競爭市場中，始終保持著領先地位，面對未來多變的環境及規劃公司企業前景。
泰藝電子的所有生產晶振工廠均獲得ISO9001品質管理及 ISO14001環境管理系統的認證。從研發到出貨均依循國際法規要求，提供符合最新國際標準(有毒有害物質管理要求,如 RoHS、REACH, 廢棄物回收再利用如WEEE)之產品與服務。
泰藝晶振,TX晶振,3225晶振,臺產晶振，屬于臺灣泰藝品牌的有源晶振，具有3225mm的小尺寸，和3.0V的低電壓，所以也是一款低功耗低電壓晶振，溫度特性為工作時-30℃~+85℃，保存溫度是-40℃~+85℃，能夠抵抗惡劣的環境條件，TX晶振滿足無鉛高溫回流焊溫度曲線特性，常用于要求比較高的產品身上，可發揮其良好的電氣特性。
| 泰藝晶振型號/輸出類型 | TX晶振 泰藝SMD晶振 |
| 晶振類型 | TCXO振蕩器 |
| 輸出負載 | 10pF |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 3.0V |
| 頻率范圍2 | 10.000MHZ-52.000MHZ |
| 頻率穩定度 | ±2.0ppm |
| 工作溫度 | -30~+85℃ |
| 保存溫度 | -40~+85℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
.jpg)
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發石英晶振功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致有源晶振非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致貼片晶振無法產生振蕩和/或非正常工作。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過溫補晶振的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
TX系列 ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： TX |
.jpg) |
|
（2） 抗低,電容負載 型號： TX |
.jpg) |
|
（3） TTL 負載 型號： TX |
 |
|
（4） LV-PECL 負載 型號： TX |
 |
|
（5）LV-PECL 負載 型號： TX |
 |
|
（6） LV-PECL 負載 型號： TX |
 |
|
（7） LVDS 負載 型號： TX |
 |
|
（8） HCSL 負載 型號： TX |
 |
