艾博康2520封裝超低抖動網絡系統模塊振蕩器產品資料
來源：http://www.techzozo.com 作者：金洛鑫電子 2020年03月09
艾博康2520封裝超低抖動網絡系統模塊振蕩器產品資料
現如今的網絡技術是越來越發達了,無論是生活還是工作只要是在城市中,基本上都離不開網絡,因此技術人員不斷的研發速度更快,更先進的網絡設備和工具.為了配合產品性能的提升,相關的電子元器件,在近10年里也在快速的發展,石英晶體振蕩器就是其中的代表之一.振蕩器是一種帶有壓電效應的頻率控制元件,在許多產品內部處于核心地位.

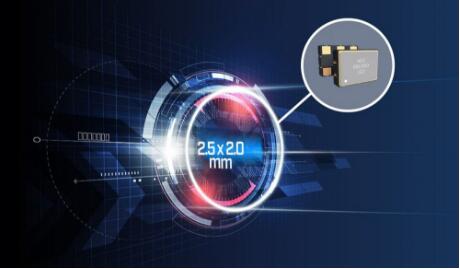

德克薩斯州奧斯汀市-Abracon,LLC(Abracon),物聯網的心跳,全球頻率控制,定時,同步,RF,連接和電源解決方案的領先制造商,宣布推出最新的2.5x2.0mm封裝AK2晶體振蕩器系列超低抖動Clear Clock™系列產品的最小外形.
Abracon最新推出的Clear ClockTM系列超低均方根振蕩器的最新產品采用2.5x2.0x1.0mm微型封裝.AK2系列基于第三泛音石英晶振技術,非常適合光收發器,網絡和服務器系統.AK2系列提供LVDS和LVPECL輸出配置的3.3V和2.5V偏置電壓.以及用于HCSL差分輸出的3.3V,2.5V和1.8V.生產就緒的頻率包括100、125、148.5、156.25和200MHz,在-40℃~+85℃的工作溫度范圍內具有優于±30ppm的頻率穩定性.
AK2系列在LVDS輸出時,Vdd=+2.5V時在156.25MHz載波上提供典型的<110fs的均方根有效值相位抖動,典型值為156.25MHz,在任何偏置電壓和RF輸出配置下,在156.25MHz載波時均呈現<200fsrms抖動.
該AK2 Clear Clock™系列設計有三次諧波的晶體結構.動態設計使工程師能夠滿足PCIExpress(PCIe)和光收發器等網絡應用中空間受限和高數據速率系統的設計要求.此外,第三種泛音設計固有地避免了基于鎖相環(PLL)的乘法運算,從而降低了總功耗,遠低于以小型尺寸形式提供的其他抖動優化有源晶振.
“對于光學模塊,小型攝像機和有源電纜等應用,開發高性能,緊湊型振蕩器解決方案以滿足下一代數據速率時鐘要求的必要性正在不斷增加,無法通過傳統的振蕩器設計方法來解決,”Abracon晶振產品工程師Brooke Cushman說.AK2系列符合2.5x2.0mm的行業標準,封裝尺寸小巧,仍然可以滿足行業對低噪聲的需求,以獲取更大的帶寬和更高的數據速率.
AK2晶振具有出色的RMS相位抖動性能,典型值<110fs(@156.25MHz,LVDS,Vdd=2.5V).該系列可提供高達200MHz的頻率,并支持LVDS,HCSL和LVPECL差分晶體振蕩器輸出邏輯類型.標準選件支持最大±25ppm和最大±30ppm.分別在20℃~+70℃和-40℃~+85℃的溫度范圍內具有穩定性.
艾博康2520封裝超低抖動網絡系統模塊振蕩器產品資料
現如今的網絡技術是越來越發達了,無論是生活還是工作只要是在城市中,基本上都離不開網絡,因此技術人員不斷的研發速度更快,更先進的網絡設備和工具.為了配合產品性能的提升,相關的電子元器件,在近10年里也在快速的發展,石英晶體振蕩器就是其中的代表之一.振蕩器是一種帶有壓電效應的頻率控制元件,在許多產品內部處于核心地位.
德克薩斯州奧斯汀市-Abracon,LLC(Abracon),物聯網的心跳,全球頻率控制,定時,同步,RF,連接和電源解決方案的領先制造商,宣布推出最新的2.5x2.0mm封裝AK2晶體振蕩器系列超低抖動Clear Clock™系列產品的最小外形.
Abracon最新推出的Clear ClockTM系列超低均方根振蕩器的最新產品采用2.5x2.0x1.0mm微型封裝.AK2系列基于第三泛音石英晶振技術,非常適合光收發器,網絡和服務器系統.AK2系列提供LVDS和LVPECL輸出配置的3.3V和2.5V偏置電壓.以及用于HCSL差分輸出的3.3V,2.5V和1.8V.生產就緒的頻率包括100、125、148.5、156.25和200MHz,在-40℃~+85℃的工作溫度范圍內具有優于±30ppm的頻率穩定性.
AK2系列在LVDS輸出時,Vdd=+2.5V時在156.25MHz載波上提供典型的<110fs的均方根有效值相位抖動,典型值為156.25MHz,在任何偏置電壓和RF輸出配置下,在156.25MHz載波時均呈現<200fsrms抖動.
該AK2 Clear Clock™系列設計有三次諧波的晶體結構.動態設計使工程師能夠滿足PCIExpress(PCIe)和光收發器等網絡應用中空間受限和高數據速率系統的設計要求.此外,第三種泛音設計固有地避免了基于鎖相環(PLL)的乘法運算,從而降低了總功耗,遠低于以小型尺寸形式提供的其他抖動優化有源晶振.
AK2晶振具有出色的RMS相位抖動性能,典型值<110fs(@156.25MHz,LVDS,Vdd=2.5V).該系列可提供高達200MHz的頻率,并支持LVDS,HCSL和LVPECL差分晶體振蕩器輸出邏輯類型.標準選件支持最大±25ppm和最大±30ppm.分別在20℃~+70℃和-40℃~+85℃的溫度范圍內具有穩定性.
艾博康2520封裝超低抖動網絡系統模塊振蕩器產品資料
