有源晶振的各項常規參數
來源：http://www.techzozo.com 作者：金洛電子 2014年08月09
一般來說,晶振不以有源無源來分類,只有客戶端工程師才會這樣子叫.客戶端工程師所說的晶振其實就是晶體諧振器和晶體振蕩器的統稱.

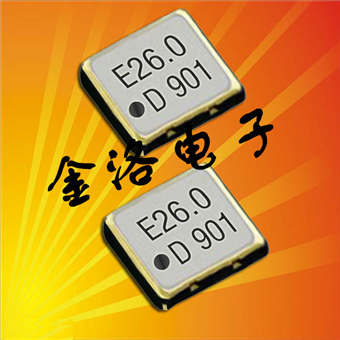

振蕩器也可以分為插件(DIP)和貼片(SMD),插件如長方形的DIP14封裝,正方形的DIP8封裝等,貼片有5*7, 3.2*5等封裝.
石英晶體振蕩器分為普通晶體振蕩(SPXO),電壓控制式晶體振蕩器(VCXO),溫度補償式晶體振蕩(TCXO),恒溫控制式晶體振蕩(OCXO)..jpg)
普通晶體振蕩器(SPXO)可產生10^(-5)～10^(-4)量級的頻率精度,標準頻率1—100MHZ,頻率穩定度是±100ppm.SPXO沒有采用任何溫度頻率補償措施,價格低廉,通常用作微處理器的時鐘器件.封裝尺寸范圍從21×14×6mm及5×3.2×1.5mm.
電壓控制式晶體振蕩器(VCXO)的精度是10^(-6)～10^(-5)量級,頻率范圍1~30MHz.低容差振蕩器的頻率穩定度是±50ppm.通常用于鎖相環路.封裝尺寸14×10×3mm
溫度補償式晶體振蕩器(TCXO)采用溫度敏感器件進行溫度頻率補償,頻率精度達到10^(-7)~10^(-6)量級,頻率范圍1-60MHz,頻率穩定度為±0.1~±2.5ppm,封裝尺寸如DIP14,DIP8等,通常用于手持電話、蜂窩電話、雙向無線通信設備等.
恒溫控制式晶體振蕩器(OCXO)將晶體和振蕩電路置于恒溫槽中,以消除環境溫度變化對頻率的影響.OCXO頻率精度是10^(-10)至10^(-8)量級,對某些特殊應用甚至達到更高.頻率穩定度在四種類型振蕩器中最高.
專業人員都知道晶振的主要幾個參數無非就是頻點,PPM精度值,負載電容和溫度穩定性.晶振的好壞全看這幾項參數.
調整頻差(Frequency Tolerance):在規定條件下,在基準溫度(25±2℃)與標稱頻率允許的偏差.一般用ppm(百萬分之)表示.
負載電容(Load Capacitance):與晶體一起決定負載諧振頻率fL的有效外界電容,通常用CL表示.
頻率溫度穩定性:在標稱電源和負載下,工作在規定溫度范圍內的不帶隱含基準溫度或帶隱含基準溫度的最大允許頻偏.
開機特性(頻率穩定預熱時間):指開機后一段時間(如五分鐘)的頻率到開機后另一段時間(如半小時)的頻率變化率,表達了晶振達到穩定的速度.
頻率老化率:在恒定的環境條件下測量振蕩器頻率時,振蕩器頻率和時間之間的關系.這種長期頻率漂移是由晶體元件和振蕩器元件的緩慢變化造成的.因此其頻率偏移的速度叫老化率,可用規定的時限后的最大變化率,或規定的時限內最大的總頻率變化.
單邊帶相位噪聲￡(f):偏離載波f處,一個相位調制邊帶的功率密度與載波功率之比.
頻率壓控范圍:將頻率控制電壓從基準電壓調到規定的終點電壓,晶體振蕩器頻率的最小峰值改變量.
率壓控線性:與理想(直線)函數相比的輸出頻率,輸入控制電壓傳輸特性的一種量度,以百分?jǐn)?shù)表示整個范圍頻偏的可容許非線性度.
老化率:隨著時間的推移,頻率值隨著變化的大小,有年老化和日老化兩種指標, 也有一些廠家提到10年或20年老化率的指標；

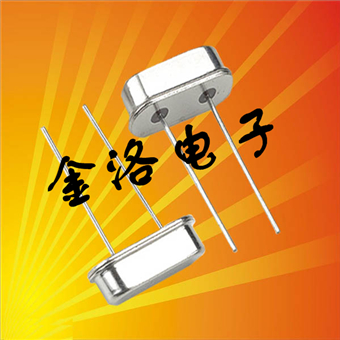

諧振器分為插件和貼片晶振,一般都需要外接元件組成振蕩電路.
振蕩器也可以分為插件(DIP)和貼片(SMD),插件如長方形的DIP14封裝,正方形的DIP8封裝等,貼片有5*7, 3.2*5等封裝.
石英晶體振蕩器分為普通晶體振蕩(SPXO),電壓控制式晶體振蕩器(VCXO),溫度補償式晶體振蕩(TCXO),恒溫控制式晶體振蕩(OCXO).
普通晶體振蕩器(SPXO)可產生10^(-5)～10^(-4)量級的頻率精度,標準頻率1—100MHZ,頻率穩定度是±100ppm.SPXO沒有采用任何溫度頻率補償措施,價格低廉,通常用作微處理器的時鐘器件.封裝尺寸范圍從21×14×6mm及5×3.2×1.5mm.
電壓控制式晶體振蕩器(VCXO)的精度是10^(-6)～10^(-5)量級,頻率范圍1~30MHz.低容差振蕩器的頻率穩定度是±50ppm.通常用于鎖相環路.封裝尺寸14×10×3mm
溫度補償式晶體振蕩器(TCXO)采用溫度敏感器件進行溫度頻率補償,頻率精度達到10^(-7)~10^(-6)量級,頻率范圍1-60MHz,頻率穩定度為±0.1~±2.5ppm,封裝尺寸如DIP14,DIP8等,通常用于手持電話、蜂窩電話、雙向無線通信設備等.
恒溫控制式晶體振蕩器(OCXO)將晶體和振蕩電路置于恒溫槽中,以消除環境溫度變化對頻率的影響.OCXO頻率精度是10^(-10)至10^(-8)量級,對某些特殊應用甚至達到更高.頻率穩定度在四種類型振蕩器中最高.
專業人員都知道晶振的主要幾個參數無非就是頻點,PPM精度值,負載電容和溫度穩定性.晶振的好壞全看這幾項參數.
調整頻差(Frequency Tolerance):在規定條件下,在基準溫度(25±2℃)與標稱頻率允許的偏差.一般用ppm(百萬分之)表示.
負載電容(Load Capacitance):與晶體一起決定負載諧振頻率fL的有效外界電容,通常用CL表示.
頻率溫度穩定性:在標稱電源和負載下,工作在規定溫度范圍內的不帶隱含基準溫度或帶隱含基準溫度的最大允許頻偏.開機特性(頻率穩定預熱時間):指開機后一段時間(如五分鐘)的頻率到開機后另一段時間(如半小時)的頻率變化率,表達了晶振達到穩定的速度.
頻率老化率:在恒定的環境條件下測量振蕩器頻率時,振蕩器頻率和時間之間的關系.這種長期頻率漂移是由晶體元件和振蕩器元件的緩慢變化造成的.因此其頻率偏移的速度叫老化率,可用規定的時限后的最大變化率,或規定的時限內最大的總頻率變化.
單邊帶相位噪聲￡(f):偏離載波f處,一個相位調制邊帶的功率密度與載波功率之比.
頻率壓控范圍:將頻率控制電壓從基準電壓調到規定的終點電壓,晶體振蕩器頻率的最小峰值改變量.
率壓控線性:與理想(直線)函數相比的輸出頻率,輸入控制電壓傳輸特性的一種量度,以百分?jǐn)?shù)表示整個范圍頻偏的可容許非線性度.
老化率:隨著時間的推移,頻率值隨著變化的大小,有年老化和日老化兩種指標, 也有一些廠家提到10年或20年老化率的指標；
諧振器分為插件和貼片晶振,一般都需要外接元件組成振蕩電路.
