科技發展帶動電子元器件晶振的發展
來源：http://www.techzozo.com 作者：金洛電子 2014年07月10
不出什么意外的話，再過兩個月我們就可以見到夢寐以求的iPhone 6了。據知名人士報料iPhone 6以藍寶石做屏幕，其對藍寶石屏幕做了簡單的彎曲測試，結果發現其大幅度彎曲后也沒有斷。
.jpg)
4G驍龍801旗艦、一加手機、魅族、聯想、榮耀、LG G2這些都成了小米4的殺手?？梢?，現在的手機市場是如此強大，競爭力也是很強的。如今手機戰在國內打的熱火朝天，手機圈在硬件比拼上也已經達到了白熱化。
所有的數字電路都需要使用晶振，晶振每年的出貨量驚人。2009年大約有120億顆晶振出貨，2010年增長25%達到150億顆，晶振主流產品是幾十年不變的石英晶振。其中日本是晶振產業的霸主，占全球晶振行業產值的67%。日元升值和日本地震都無法動搖日本企業晶振行業的地位和產值。
為滿足移動電話為華表的便攜式產品輕、薄、短小的要求，石英晶體振蕩器的封裝由傳統的祼金屬外殼覆塑料金屬向陶瓷封裝轉變。
無補償式晶體振蕩器總精度也能達到±20ppm,VCXO的頻率穩定度在10~7℃范圍內一般可達20~100ppm,而OCXO在同一溫度范圍內頻率穩定度一般為±0.0001~5ppm,TCXO控制在±25ppm以下。
在GPS通信系統中是不允許頻率顫抖的，相位噪聲是表征振蕩器頻率顫抖的一個重要參數。OCXO主流產品的相位噪聲性能有很大改善。除VCXO外，其它類型的晶體振蕩器最高輸出頻率不超過200MHZ。.jpg)
低電平驅動和低電流消耗已成為一個趨勢。電源電壓一般為3.3V。許多TCXO和VCXO產品，電流損耗不超過2mA。石英晶體振蕩器的快速啟動技術也取得了突破性進展。
晶振已實現小型化、薄片化和片式化，高精度與高穩定度，低噪聲高頻化，低功能快速啟動，低電壓工作。
手機從最初的大哥大到后來的諾基亞再到摩托羅拉，再到我們現在的智能手機、移動客戶端。32.768KHZ晶振被廣泛應用在智能手機、平板電腦、車載電子等領域，市場對32.768K晶振的需求量也一直是有增無減。隨著車載應用設備多功能化的進展,做為副時鐘、時間管理功能的主要部件32.768KHZ貼片晶振的小型化及耐高溫性日益增強。而在電動車普及的深圳，以電源監視功能為首的新用途也不斷地擴大。32.768KHZ是一個很有意義的數字，它給我們帶來太多的好處。32.768KHZ是一個標準的頻率，因為32768是2的15次方。當把32.768KHZ晶振的信號連接到一個16位的計數器時，第16位數字每變化一次，正好就是一秒鐘時間，這樣就可以計時了。我們每天用的手表、手機、電腦、車載電子等顯示著的數字就是它的作用。

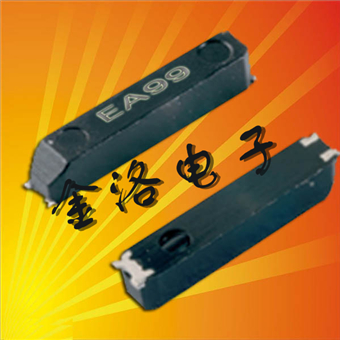

手機里面主要用到的是3225貼片晶振,規格26M 20pF 10ppm和插件2*6.3*8體積的32.768KHz 12.5pF 10~20PPM的圓柱插件晶振。手機具有時間的顯示必須有一顆時實時鐘晶振控制、32.768K石英晶振一般用到時鐘、鼠標、鍵盤、藍牙耳機、音響、智能手機、MP3、MP4通信等設備和時間有關的電子產品都離不開它。32.768KHZ ±20ppm 12.5pF 3.2*1.5mm的時鐘晶體。一般常用的就這兩顆，因為晶振晶片很薄，在安裝晶振時容易摔壞；上錫時容易燒壞，要注意溫度不能太高或反復焊接，這樣都會造成晶振損壞。
石英晶振用一種能把電能和機械能相互轉化的晶體在共振的狀態下工作，以提供穩定，精確的單頻振蕩。在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。高級的精度更高，有些晶振還可以由外加電壓在一定范圍內調整頻率，稱為壓控振蕩(VCXO).晶振的作用是為系統提供基本的時鐘通信號，通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統和基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以與同一個晶振相連的不同鎖相環來提供，晶振的穩定性與焊接過程中也存在著很大的關系，如果焊接不當可能會使晶振頻率發生改變。
所有的數字電路都需要使用晶振，晶振每年的出貨量驚人。2009年大約有120億顆晶振出貨，2010年增長25%達到150億顆，晶振主流產品是幾十年不變的石英晶振。其中日本是晶振產業的霸主，占全球晶振行業產值的67%。日元升值和日本地震都無法動搖日本企業晶振行業的地位和產值。
為滿足移動電話為華表的便攜式產品輕、薄、短小的要求，石英晶體振蕩器的封裝由傳統的祼金屬外殼覆塑料金屬向陶瓷封裝轉變。
無補償式晶體振蕩器總精度也能達到±20ppm,VCXO的頻率穩定度在10~7℃范圍內一般可達20~100ppm,而OCXO在同一溫度范圍內頻率穩定度一般為±0.0001~5ppm,TCXO控制在±25ppm以下。
在GPS通信系統中是不允許頻率顫抖的，相位噪聲是表征振蕩器頻率顫抖的一個重要參數。OCXO主流產品的相位噪聲性能有很大改善。除VCXO外，其它類型的晶體振蕩器最高輸出頻率不超過200MHZ。
低電平驅動和低電流消耗已成為一個趨勢。電源電壓一般為3.3V。許多TCXO和VCXO產品，電流損耗不超過2mA。石英晶體振蕩器的快速啟動技術也取得了突破性進展。
晶振已實現小型化、薄片化和片式化，高精度與高穩定度，低噪聲高頻化，低功能快速啟動，低電壓工作。
手機從最初的大哥大到后來的諾基亞再到摩托羅拉，再到我們現在的智能手機、移動客戶端。32.768KHZ晶振被廣泛應用在智能手機、平板電腦、車載電子等領域，市場對32.768K晶振的需求量也一直是有增無減。隨著車載應用設備多功能化的進展,做為副時鐘、時間管理功能的主要部件32.768KHZ貼片晶振的小型化及耐高溫性日益增強。而在電動車普及的深圳，以電源監視功能為首的新用途也不斷地擴大。32.768KHZ是一個很有意義的數字，它給我們帶來太多的好處。32.768KHZ是一個標準的頻率，因為32768是2的15次方。當把32.768KHZ晶振的信號連接到一個16位的計數器時，第16位數字每變化一次，正好就是一秒鐘時間，這樣就可以計時了。我們每天用的手表、手機、電腦、車載電子等顯示著的數字就是它的作用。
手機里面主要用到的是3225貼片晶振,規格26M 20pF 10ppm和插件2*6.3*8體積的32.768KHz 12.5pF 10~20PPM的圓柱插件晶振。手機具有時間的顯示必須有一顆時實時鐘晶振控制、32.768K石英晶振一般用到時鐘、鼠標、鍵盤、藍牙耳機、音響、智能手機、MP3、MP4通信等設備和時間有關的電子產品都離不開它。32.768KHZ ±20ppm 12.5pF 3.2*1.5mm的時鐘晶體。一般常用的就這兩顆，因為晶振晶片很薄，在安裝晶振時容易摔壞；上錫時容易燒壞，要注意溫度不能太高或反復焊接，這樣都會造成晶振損壞。
石英晶振用一種能把電能和機械能相互轉化的晶體在共振的狀態下工作，以提供穩定，精確的單頻振蕩。在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。高級的精度更高，有些晶振還可以由外加電壓在一定范圍內調整頻率，稱為壓控振蕩(VCXO).晶振的作用是為系統提供基本的時鐘通信號，通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統和基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以與同一個晶振相連的不同鎖相環來提供，晶振的穩定性與焊接過程中也存在著很大的關系，如果焊接不當可能會使晶振頻率發生改變。
