我想有個家，這道出了多少人對家的渴望。一個溫馨的家除了有人情味以外，家用電器是必不可少的，俗話說人是鐵,飯是鋼，一頓不吃餓的慌?，F(xiàn)在由于生活節奏快,為了圖個方便,商家也會想辦法,后來就有了電磁爐的出現。電磁爐上有個顯示瓦數的橫條，我們可以依照這個來設定溫度大小，有很多人疑問于此是信號來源于哪。其實不然，晶振在電磁爐中用作單片機的時鐘信號,時鐘信號也是整個電磁爐的工作核心信號。如果電磁爐沒有時鐘信號的輸入,那么整機將無法啟動工作。晶振的封裝形式有金屬封裝、塑料封裝、環氧樹脂封裝。然而電磁爐常用的晶振頻率有4MHz、8MHz、16MHz、30MHz等。

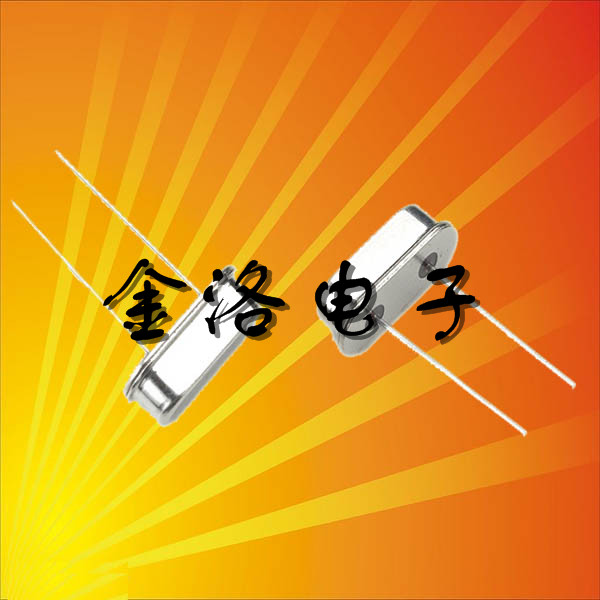

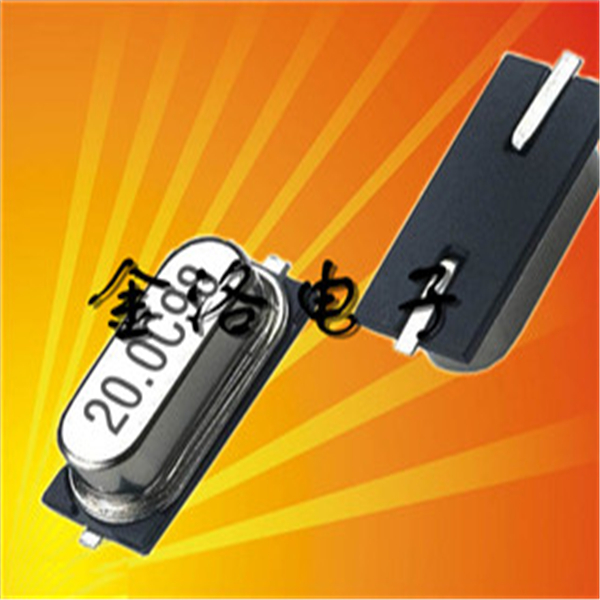

     熟悉晶振的人都有所知，最常用的晶振非49U/S不可了，它憑借比49U晶振更小的體積和更具優勢的價格，已經取代傳統石英晶振封裝，而成為消費電子市場的主流產品。加上現在通信產品的火熱趨勢直線發展，49U/S晶振在電子設備上的應用，成為國內市場單一類型的晶體需求量最大的產品。深圳金洛電子有限公司近幾年已實現在通用晶體市場的低成本擴張，目前49U/S的月產量近1,000萬顆，提供插件(DIP)和SMD兩種產品封裝形式。很主要的運用在家電產品、無線通信設備、醫療設備、設備控制器等方面上。
     小時候我們都?jí)粝胫苠塾涡强?，做個航天員，在那樣美好的愿望下成長著?？墒菨u漸成長后，才發現做個航天員不是那么簡易的事情。在苛刻環境中使用的無線電通訊或到航天應用中，此般的話對晶振產品的頻率穩定，或預熱時間指標和抗輻射能力提出嚴格的要求，因此也聯系到TC-VCXO、OCXO等高端精密貼片晶振產品。現在人們的生活水平提高了，不在像以往那般好衣好菜好住就行了，更注重生活質量了，使用的東西，首先會考慮到是否綠色環保。環繞于RoHS環保法規的執行，許多晶振廠家都已對現有產品進行改造，推出替代型環保產品。為了滿足歐洲環保要求，深圳金洛電子有限公司從最初的原材料到封裝材料都采用無鉛設計，同時還通過了SGS關于RoHS法規的認證，以滿足RoHS法規和其它環保規定。
       為了避免客戶遇到晶振出現問題，會有所糾結的現象，詳細解釋下遇到單片機晶振不起振是常見現象，那么引起晶振不起振的原因有哪些呢？
(1) PCB板布線錯誤；
(2) 單片機質量有問題；
(3) 晶振質量有問題；
(4) 負載電容或匹配電容與晶振不匹配或者電容質量有問題；
(5) PCB板受潮，導致阻抗失配而不能起振；
(6) 晶振電路的走線過長；
(7) 晶振兩腳之間有走線；
(8) 外圍電路的影響。
解決方案，建議按如下方法逐個排除故障：
(1) 排除電路錯誤的可能性，因此你可以用相應型號單片機的推薦電路進行比較。
(2) 排除外圍元件不良的可能性，因?yàn)橥鈬慵o(wú)非為電阻，電容，你很容易鑒別是否為良品。
(3) 排除晶振為停振品的可能性，因?yàn)槟悴粫?huì)只試了一二個晶振。
(4) 試著改換晶體兩端的電容，也許晶振就能起振了，電容的大小請參考晶振的使用說明。
(5) 在PCB布線時晶振電路的走線應盡量短且盡可能靠近IC，杜絕在晶振兩腳間走線。
有關晶振不起振問題的討論
       最近在給電路更換晶振，4M的，當然也涉及了很多的問題。以前用的是陶瓷晶振，現在要更新比較好的金屬晶振。當然我也知道有更好的晶體晶振，考慮到成本問題所以沒有采用。更換了晶振以后【在實驗沒有問題的情況下，進行生產的，可是問題還是接連的出現了】?jī)蓚€(gè)比較重要的故障現象出現了：①晶振有3%的概率不起振 ②晶振出現了不穩定性，一會振一會不振，電路出現死機現象。
