    走在街角處，到處是絢彩斑斕的景象，被這一幕幕迷人的景象所驚呆住了。沿著街走到一家店里頭，擺滿了琳瑯滿目的電子產品，導航儀，平板電腦，數字電表，玩具等，讓人一飽眼福。
    在這些電子產品的背后，背后卻有著一個個讓人耐以尋味的故事。構造于他們最大的功臣有IC線路板，電阻電容，晶振等。懂晶振的人大致對晶振有些許了解，晶振這個小怪物確是電子產品的核心零部件。有個說法竟是如此，晶振乃為電子產品的心臟，晶振雖然個頭兒小，卻為系統提供基本的時鐘信號。一旦晶振不能正常工作，各元件之間就沒辦法進口協調工作，從而導致錯誤頻發，甚至引起整個系統崩潰，這也進一步的說明晶振的穩定性十分之重要。
    盡管它沒有集成時鐘電路有著耀眼的光環，但是缺少這一顆小小的晶振，所導致的后果是相當嚴重的。若采購購得質量不好的晶振可能會讓你的產品難以下線，當某樣配件出現問題時，最受傷的還是廠家的品牌與質量，或影響產品的全線銷售，或出現重大事故。
    轟動一時的1972明年加州Fremont火車裝車事故，如則調查人員分析事故起因竟是一塊控制板上晶振得之故障，從而造成這一悲劇發生。晶振儲能電容取值不當，使晶體過驅，器件跳入一種泛音振蕩頻率。于是，火車進站時沒有減速緩行，則是加速行駛，造成了多人受傷的撞車事故。借鑒于此等問題，很多工程師則不再使用純晶體作為產品的振蕩器。而是選擇高精密的產品來替代，石英晶體諧振器簡稱為晶振，晶振又區分于石英晶振和陶瓷晶振，它是利用具有壓電效應的石英晶體片制成的。這種石英晶體薄片受到外加交變電場的作用時會產生機械振動，當交變電場的頻率與田英晶體的固有頻率相同時，振動便變得很強烈，這就是晶體諧振特性的反應。利用這種特性，就可以用石英諧振器取代LC(線圈和電容)諧振回路、濾波器等。由于石英諧振器具有體積小、重量輕、可靠性高、頻率穩定度高等優點，被應用于家用電器和通信設備中。

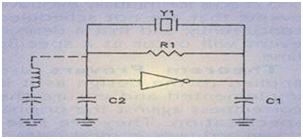

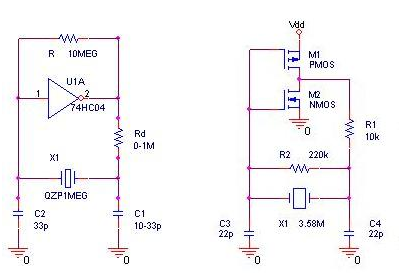

    晶體穩頻的多諧振蕩器：為了得到頻率比較穩定的信號，需要晶體穩頻形式有多種，但單反相器方式最為簡單，也最常用，許多MCU都用這種形式

　　石英晶體諧振器按引出電極情況來分有雙電極型、三電極型和雙對電極型幾種。圖l為雙電極型石英諧振器的外形，盡管它們的體積有大有小、固有振蕩頻率有高有低，但在電路圖中均用圖1(b)符號表示。三電極型和雙對電極型石英諧振器的符號見圖。2。
　　石英晶體諧振器因具有極高的頻率穩定性，故主要用在要求頻率十分穩定的振蕩電路中作諧振元件，如彩電的色副載波振蕩器、電子鐘表的時基振蕩器及游戲機中的時鐘脈沖振蕩器等，石英晶體成本較高，故在要求不太高的電路中一般采用陶瓷諧振元件。
  PXO工作原理
    放大網絡----- 對所加的信號進行放大；反饋網絡------相位校正網絡

                                  PXO基本工作原理的功能圖
     振蕩電路的兩項條件：
     <1>電路的閉環增益必須等于1，這可以通過放大器網絡的自限幅特性實現；
     <2>圍繞電路的網絡相移量必須等于2πn，通常n為1或2。
