電腦里的有幾顆晶振你認識
來源：http://www.techzozo.com 作者：金洛電子 2014年08月18
石英晶體諧振器簡稱為石英晶體,從一塊石英晶體上按一定方位角切下的薄片簡稱晶片,.在封閉內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器.廣泛用于電腦,手機,數碼電子等產品.
拿我們最熟悉的電腦來說吧.很多玩電腦的

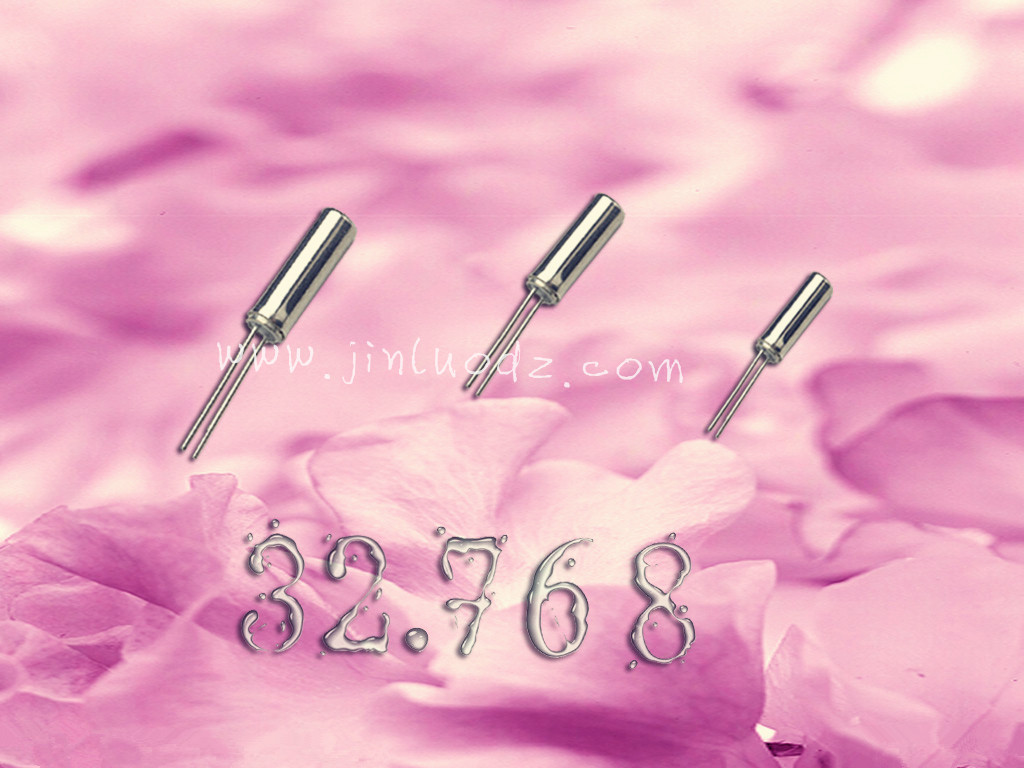

用戶都不知道晶振是個什么東西.電腦中最不可缺少的為晶振,在主板內最少藏有2~3個石英晶振,甚至是更多.電腦主板常用的是圓柱晶振,最常規的頻點為32.768KHZ,是數字電路板上最常見的了.圓柱晶振最常規的體積,3*9mm,3*10mm,3*8mm,2*6mm,1*5mm,1*4mm.其作用在于產生原始的時鐘頻率,這個頻率晶振經過頻率發生器的放大縮小后就成了電腦中各種不同的總線頻率.
電腦主板中的晶振14.318M晶振為時鐘晶振,工作電壓為1.1~1.6V. 24M晶振為BGA內部VGA部分提供相關工作時鐘. 24.576M晶振用于音效芯片,工作電壓為1.1~2.2V. 25M晶振用于網卡部分,為網卡提供工作時鐘,也用于Nvidia芯片上電時序中所需的時鐘,電壓為1.1~2.2V. 32.768KHZ晶振為實時晶振,工作電壓為1.4V左右,系統時間基準時鐘,上電前為南橋內部提供工作所需時鐘.
電子產品隨著人們的需求,不斷的快速發展.許多電子產品都會采用石英晶振,而選用陶瓷晶振的逐漸減少.根據我司對目前市場的前景調查研究,石英晶振的高精準度和耐高溫范圍要比陶瓷晶振好,而陶瓷晶振精度往往達不到預期的效果,所以陶瓷晶振面臨被淘汰的危機.普通石英插件晶振價格沒有以前那么高,實現了優質優價,以低價格優品質站穩市場,并沖擊陶瓷晶振市場.金洛電子Quartz crystal專業的晶振廠家,是您最親信的選擇.
.jpg)
然而,晶振也會有損壞的時候,可能一不小心的摔碰導致晶振不起振了.或者是其它什么原因,導致晶振出故障.以下經過客戶反應,公司技術部總結出的原因.
晶振工作不穩定:不起振動,會影響主板上電后全板無復位,起振波形不正常,可能會直接導致主板開機不定時擋機的現象.實例:主板不開機.后經確認該主板開機不穩定,大部分時間可以開機,有時卻不行.而當不開機時主板無復位,14.318M晶振也不起振,更換晶振之后便恢復正常.
斷電現象,25M晶振用于NVIDIA電時序,25M不起振會影響不上電或上電斷電或不開機.單邊起振也出現上電斷電現象.
32.768KHZ晶振周期有誤會直接影響主板系統時鐘的準確性,會出現時鐘走不準的問題.
科技社會不斷的在發展,我們離不開互聯網,更離不開電腦.工作,閑玩也會有用到電腦的時候.就像上面說的主機開不了這些情況.經過晶振廠家的解說更多的是知道電腦哪里出問題了.大部分都是晶振導致問題所在,所以說晶振已成電子市場的主流!
拿我們最熟悉的電腦來說吧.很多玩電腦的
用戶都不知道晶振是個什么東西.電腦中最不可缺少的為晶振,在主板內最少藏有2~3個石英晶振,甚至是更多.電腦主板常用的是圓柱晶振,最常規的頻點為32.768KHZ,是數字電路板上最常見的了.圓柱晶振最常規的體積,3*9mm,3*10mm,3*8mm,2*6mm,1*5mm,1*4mm.其作用在于產生原始的時鐘頻率,這個頻率晶振經過頻率發生器的放大縮小后就成了電腦中各種不同的總線頻率.電腦主板中的晶振14.318M晶振為時鐘晶振,工作電壓為1.1~1.6V. 24M晶振為BGA內部VGA部分提供相關工作時鐘. 24.576M晶振用于音效芯片,工作電壓為1.1~2.2V. 25M晶振用于網卡部分,為網卡提供工作時鐘,也用于Nvidia芯片上電時序中所需的時鐘,電壓為1.1~2.2V. 32.768KHZ晶振為實時晶振,工作電壓為1.4V左右,系統時間基準時鐘,上電前為南橋內部提供工作所需時鐘.
電子產品隨著人們的需求,不斷的快速發展.許多電子產品都會采用石英晶振,而選用陶瓷晶振的逐漸減少.根據我司對目前市場的前景調查研究,石英晶振的高精準度和耐高溫范圍要比陶瓷晶振好,而陶瓷晶振精度往往達不到預期的效果,所以陶瓷晶振面臨被淘汰的危機.普通石英插件晶振價格沒有以前那么高,實現了優質優價,以低價格優品質站穩市場,并沖擊陶瓷晶振市場.金洛電子Quartz crystal專業的晶振廠家,是您最親信的選擇.
然而,晶振也會有損壞的時候,可能一不小心的摔碰導致晶振不起振了.或者是其它什么原因,導致晶振出故障.以下經過客戶反應,公司技術部總結出的原因.晶振工作不穩定:不起振動,會影響主板上電后全板無復位,起振波形不正常,可能會直接導致主板開機不定時擋機的現象.實例:主板不開機.后經確認該主板開機不穩定,大部分時間可以開機,有時卻不行.而當不開機時主板無復位,14.318M晶振也不起振,更換晶振之后便恢復正常.
斷電現象,25M晶振用于NVIDIA電時序,25M不起振會影響不上電或上電斷電或不開機.單邊起振也出現上電斷電現象.
32.768KHZ晶振周期有誤會直接影響主板系統時鐘的準確性,會出現時鐘走不準的問題.
科技社會不斷的在發展,我們離不開互聯網,更離不開電腦.工作,閑玩也會有用到電腦的時候.就像上面說的主機開不了這些情況.經過晶振廠家的解說更多的是知道電腦哪里出問題了.大部分都是晶振導致問題所在,所以說晶振已成電子市場的主流!
