美國Vectron Crystal公司是一家頻率控制解決方案供應商，本身也是研發和生產石英晶體，石英晶體振蕩器的制造商，其設計和開發能力，在業界中算是非常不錯的，可以為航天航空，無線基站平臺，汽車船舶，軍事用品，井下探測等比較高端的行業提供方案和石英晶振產品。2018年Vectron晶振被授予Leading Lights'杰出元件供應商'，并且還研發出了CCXO晶振系列，可用于射頻微波，無線模塊，網絡系統等。
Coefficient Corrected Oscillator（CCXO）包含一個高穩定性的恒溫石英晶體振蕩器和一個I2那個C接口與溫度和電流傳感器以及板載EEPROM通信。該界面使客戶得以改進根據振蕩器已經非常出色的穩定性。
石英諧振器和單爐控制電路的進步使得烤箱控制晶體的大規模生產成為可能振蕩器（OCXO）能夠?qū)崿F(xiàn)0.06ppb/天的老化速率和0.4ppb的溫度穩定性商業溫度范圍。使用市售環境可以進一步提高這些穩定性傳感器和微處理器。Vectron的MX系列振蕩器將數字電子設備嵌入振蕩器外殼中使用這種方法已經實現了微處理器校正穩定性至0.1ppb。下圖顯示了一個帶有4的OCXO貼片振蕩器使用微處理器將ppb溫度穩定性校正到小于0.3ppb。

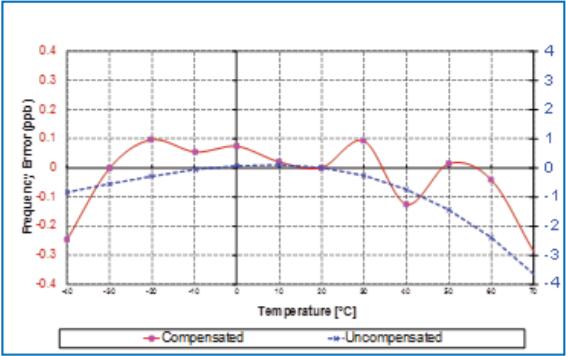

圖1-微處理器校正的OCXO（紅色跡線），改進了~10倍未補償?shù)慕Y(jié)果（藍色痕跡）。

對于許多應用，板載微處理器校正方法是足夠的;但是，在某些應用客戶中通過自己執行微處理器校正來獲得更好的結果。對于這些應用，Vectron提供我們的“CoefficientCorrectedOscillators”（CCXO）系列。此外，將CCXO晶振納入系統可能會導致總體費用降低如果客戶在最終應用程序中已經有微處理器，則會產生材料成本。

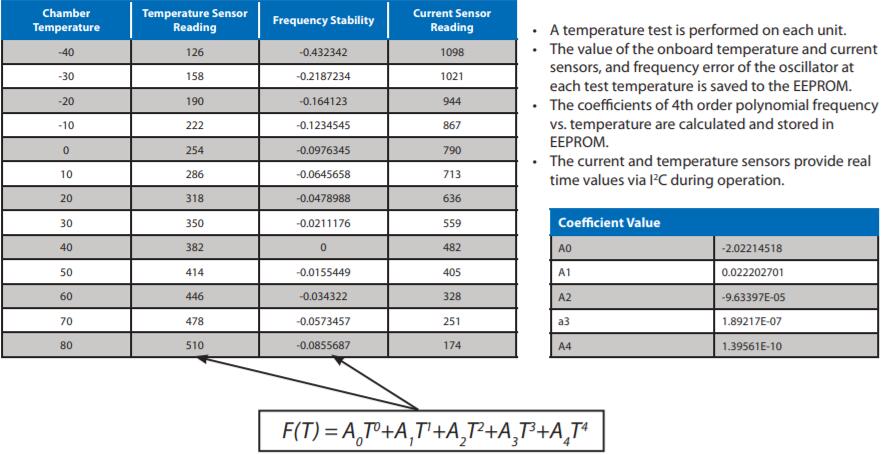

CCXO使客戶能夠通過使用I2C接口執行微處理器校正。通過界面，客戶可以訪問環境傳感器，數字控制頻率，并訪問存儲在其中的測試信息EEPROM。每個振蕩器的特征在于溫度室，以及頻率誤差，溫度的值傳感器和每個測試溫度下的電流傳感器存儲在EEPROM中。頻率誤差和溫度傳感器結果用于生成多項式函數的系數：

其中F是頻率誤差，T是溫度傳感器值，然后將這些系數存儲在EEPROM中。

•對每個單元進行溫度測試。
•板載溫度和電流的值傳感器和石英晶體振蕩器的頻率誤差每個測試溫度都保存到EEPROM中。
•四階多項式頻率的系數計算并存儲溫度與溫度EEPROM。
•電流和溫度傳感器提供真實的時間值通過I2C在操作期間。
在應用中使用期間，客戶使用I2C接口控制振蕩器的頻率以尋址板載DAC?；蛘?，客戶可以使用F（T）信息來控制DDS并使用固定頻率振蕩器。

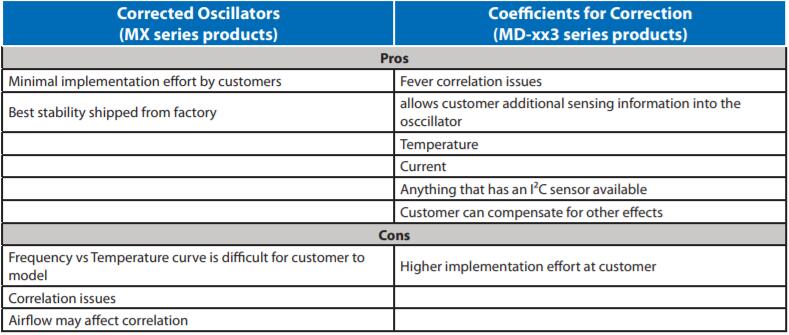

下面的框圖和表格說明了實現以及校正系數和系數之間的差異校正振蕩器。

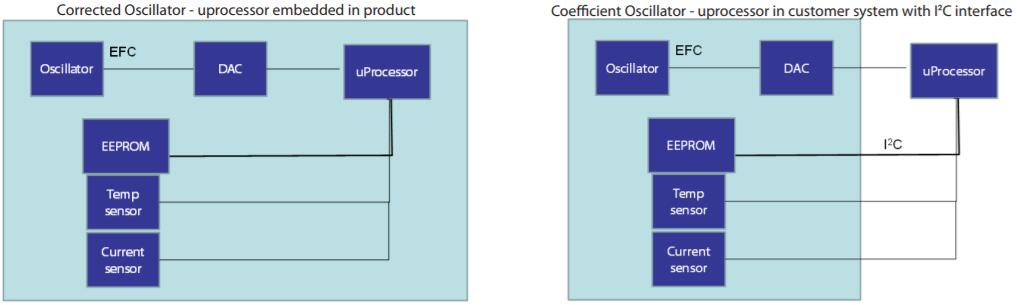

圖3-系數和校正振蕩器的方框圖。在校正的振蕩器中，微處理器是嵌入在OCXO中。

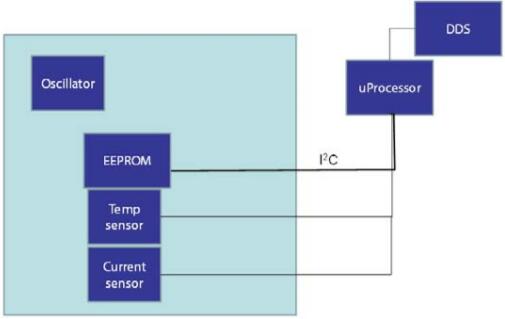

圖4-使用DDS和固定頻率振蕩器進行交替配置，以提高穩定性。

系數校正振蕩器方法需要客戶更多的設計效果來實現，但提供了客戶在最終應用中更多地控制振蕩器。除了頻率與溫度的關系之外，還有電流傳感器可以深入了解可用于多種用途的振蕩器。在OCXO晶振中，使用烤箱來保持在恒定溫度下晶體，同時改變周圍環境溫度。
電流表現出以下行為：
•穩態烤箱電流消耗與溫度成反比。
•由于穩定所需的額外功率，空氣流量增加，固定溫度下的電流消耗增加烤箱。
•增加的空氣流量可能會改變測量的頻率與溫度性能。
•當環境溫度變化時，在達到新的穩態值之前會發生瞬態電流響應。該行為可以提供對有源晶振的寶貴見解，允許客戶將電流傳感器用作以下指標：
•熱穩定性
•如果電流與存儲在EEPROM中的電流溫度不相似，則會降低F（T）等式
最終這個數據可用于創建一個新的兩個獨立變量關系F（I，T），其中F是頻率誤差，我是電流傳感器值，T是溫度傳感器值。
CCXO（MD-xx3系列）為客戶提供了獲得振蕩器性能的寶貴見解的機會最終以更低的成本提高最終應用的性能。該解決方案確實需要更多的前期工作而不是現成的校正振蕩器，但提供了改善性能的途徑。
目前為止，Vectron晶振公司獲得的成就無人超越，2016年的活動最為頻繁，到多個國家參賽或展示產品，讓更多國家的生產廠家認識Vectron品牌，擁有領先的頻率元件制造技術和加工工藝。進行系數校正時，從未發生過失誤，并通過校正將晶體和振蕩器生產得更好，更大量。
