3種TCXO晶振削波正弦波形輸出的電路設計

來源:http://www.techzozo.com 作者:金洛鑫電子 2019年04月25
   TAITIEN ELECTRONICS CO.,LTD.是臺灣技術與實力并重的一家頻率元件制造商,TAITIEN晶振品牌影響力非常大,用戶在歐洲,亞洲,非洲,美洲和中東等地區都有分布,大陸的客戶比較熟悉TAITIEN公司的另一個名字,叫做泰藝晶振。幾十年來,TAITIEN公司不斷往更高的技術目標奮進,其量產的TCXO晶振受到海內外用戶的一致好評,削波正弦波是振蕩器里,比較常見的一種輸出方式,下面是泰藝晶振公司提供的,3種TCXO晶振削波正弦波輸出的電路設計說明。
削波正弦波形輸出:
   -剪切的正弦波形是溫補晶振最常用的輸出選項。
   -低功耗,改善熱特性更好的老化和頻率穩定性能
   -比CMOS輸出更好的相位噪聲性能

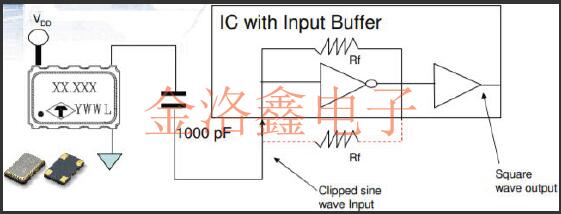

一、使用具有輸入緩沖區的芯片組的限幅正弦波形:
   •要將限幅正弦波形轉換為方形波形信號(如CMOS),需要輸入緩沖器。
   •通常,TCXO輸出的IC將在芯片內部集成輸入緩沖功能。振蕩電路應具有與逆變器并聯的Rf反饋電阻。
   •如果IC內部沒有Rf電阻,則需要在變頻器的輸入引腳和輸出引腳之間添加一個Rf電阻。
   •外部Rf電阻值應在100K至10M歐姆之間。
   •除7x5mm產品系列外,需要在TCXO晶振輸出引腳和IC時鐘輸入引腳之間串聯一個1000pF電容,用于所有其他更小尺寸的TAITIEN TCXO。

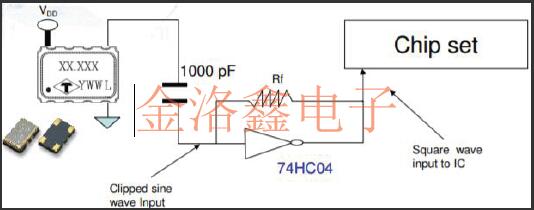

二、使用不帶輸入緩沖器的削波正弦波:
   •如果IC沒有集成輸入緩沖器功能,則需要在TCXO石英晶振的輸出引腳和IC的時鐘輸入引腳之間串聯一個74HC04和Rfresistor等反相器,將限幅正弦波轉換為方波
   •外部Rf電阻值應在100K至10Mohm之間。
   •除7x5mm產品系列外,對于所有其他更小尺寸的溫補型
TAITIEN Crystal,需要在TCXO輸出引腳和IC時鐘輸入引腳之間串聯一個1000pF電容。

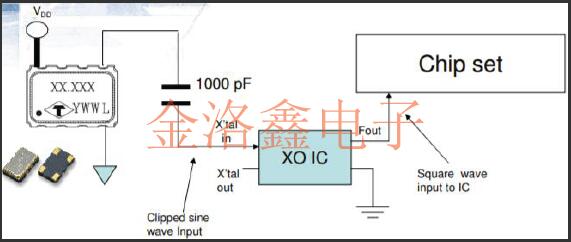

三、使用削波正弦波與振蕩器IC結合使用:
   •具有限幅正弦波輸出的TAITIEN TCXO也可以與Oscillator的IC結合使用,為芯片組生成方波輸出。
   •TCXO的輸出需要連接到振蕩器IC的晶體輸入引腳,振蕩器IC的輸出引腳應連接到芯片組的輸入引腳。
   •除了7x5mm產品系列外,需要在TCXO輸出引腳和IC時鐘輸入引腳之間串聯一個1000pF電容,用于所有其他更小尺寸的TAITIEN TCXO。
   不同的電路設計帶來的效果和功能基本是不一樣的,TAITIEN Crystal公司研發設計的溫補晶振符合當代要求的小型化,精度高,頻率穩定,品質好,成本低,低功耗,低插損等高性能。才上3種電路設計對比都可以看出不一樣的地方,也許對工程師們會有一些幫助,更多的晶振資訊,技術資料請收藏登錄金洛鑫電子官方網站http://www.techzozo.com/。
