闡述晶振的體會總結

來源：http://www.techzozo.com 作者：jinluodz 2013年09月04
  近些年由于高科技的快速發展，很多電子產品都將更新?lián)Q代，當然其配件也是如此，眾多電子產品中都需要用到晶振，在電子世界一次大改革中，工業對貼片晶振的需求量日益增長，因此32.768K插件晶振逐漸向32.768K貼片晶振轉型。
  由于國內石英晶振廠家技術還未達到世界領先水平，因此晶振以及其他電子元器件一直都是日產占有優勢，下面是32.768K圓柱插件晶振可以代替的貼片晶振的型號歸類總結，方便采購咨詢。一般3215，4215，2*5，7013等一系列體積都可以代替插件晶振使用。
   3.2*1.5貼片晶振的型號有：FC135（EPSON愛普生），CM315（CITIZEN西鐵城），DST310S（KDS日本大真空）
  4.2*1.5貼片晶振的型號有：FC145（EPSON愛普生），CM415（CITIZEN西鐵城），DST410S（KDS日本大真空）
  5*2貼片晶振的型號有：FC255（EPSON愛普生），CM519（CITIZEN西鐵城），DST520（KDS日本大真空）

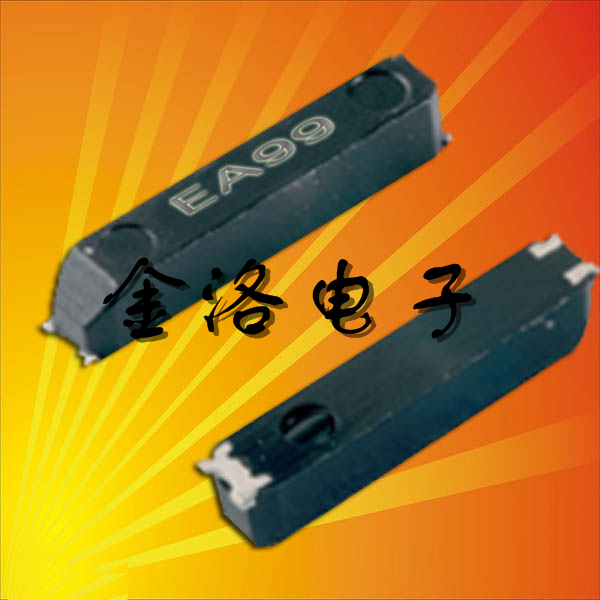

  7013貼片晶振的型號有：MC146（EPSON愛普生），CM130（CITIZEN西鐵城），SSP-T7-F（SEIKO精工）

  以上型號均可代替插件晶振使用?？茖W(xué)的不斷進步，使之更多的電子產品不斷向超輕薄型轉化，對電子元器件要求更是如此，在做到更小更輕薄的同時，工藝也將更成熟，使得高精度的電子產品得到更好的發揮。
  但市場上圓柱晶振的頻率非常之廣泛，以32.768K圓柱晶振為首。圓柱型石英晶體諧振器，在市場上通常被簡稱為柱晶，是插件式無源晶振的一種封裝方式。圓柱晶振體積分為3x10mm、3x8mm、2x6mm、1.4x5mm、1x4mm,伴隨著小型產品需求化，體積的變小也試產品帶來了更高的穩定性能，產品的體積越小，精度越高，而后價格也會高。
  生活中有很多地方都會關聯到晶振，由于生活習性、口味偏等些許因素，導致了三月不減肥，四月徒傷悲，五月路人雷，六月男友沒，七月被曬黑，八月待室內，九月更加肥。“減肥”這一詞兒，成為了熱門話題。繩索與計時器的完美結合就變?yōu)橛嫊r器跳繩，是個不錯選擇的減肥工具，不比于其它各個明星效應的藥或產品，即有利身體健康又能瘦下來。計時器跳繩不需要人們一邊數一邊計數了，只需要個人獨自完成。有關于計時器，讓人不得不聯想到晶振，因為晶振的作用是為電子提供基本的時鐘信號的，也稱為時鐘晶體。
  其實除了32.768K以外，圓柱晶振中還有千赫晶振：32K、40.003K、60.003K、77.503K、120K等。千赫頻率元件，應用于時鐘模塊、智能手機、全球定位系統，因產品本身體積小，可應用于高性能自動貼片焊接，被廣泛應用到各種小巧的便攜式消費電子數碼時間產品。
  一般客戶購買時，都會講到ppm，但ppm真正的含義，誰又能清晰的明了，那就讓我們來探討下吧！晶體頻率穩定一般以每百萬為單位規定晶振頻率(PPM)，Part Per Million意指百萬分之一的頻率跳動值；以實際頻率減目的頻率再除以目的頻率且將小數點往后移六位數即是ppm值。舉個實例吧！若目的頻率是25.000000MHz ，實際頻率是25.000015MHz (25.000015-25.000000)/25.000000=0.0000006將小數點往后移六位數，即為0.6ppm。
  我們都知道晶振內部結構異常的脆弱，因為里邊由玻璃成分，眾所周知，玻璃屬于易碎品。所以在焊接的時候，也需要注意以下幾點：焊接部位僅于導腳玻璃纖1mm以上的地方，不要對外殼進行焊接。如果高溫及長時間地堆導腳部位進行加熱，會導致晶振特性的惡化及晶振的破碎。堆導腳的加熱溫度控制在300°C以下，時間在5秒以下(堆外殼加熱應控制在150°C以下)。若當圓柱晶振需要彎角焊接時，將導腳彎曲，導腳上要留下離外殼0.5mm的直線部位，否則有可能造成玻璃易碎。當該引腳需要修復時，請勿拉伸，托住彎曲部分，進行修正。因為在該密封部分上施加一定壓力會導改氣密性受到損壞，所以在此處請不要施加壓力。柱狀石英晶體諧振器適用于空間狹小的穩頻計時電子產品如計時器、電子鐘、計算器等。
