Rakon公司提供無線基站晶振解決方案
來源：http://www.techzozo.com 作者：金洛鑫電子 2019年03月15
我們無時無刻生活在網絡信號當中，這些通信和網絡信號通過基站平臺傳播分散到各個地區各個角落，我們的手機電腦及其他電子產品，就是連接這些網絡信號來運作的。Rakon Crystal是新西蘭一家頻率控制元器件制造商，與國內外多家網絡運營商，基站建設商合作，除此供應基站專用的恒溫晶振，溫補晶振和其他系列的石英晶體振蕩器之外，同時幫助用戶提供無線基站應用晶振的解決方案，幫助客戶解決相關的難題。
智能無線設備等移動電話的發展以及平板電腦等設備的爆炸式增長為移動網絡帶來了容量挑戰，從基站到移動回程。Small Cells等新舉措降低了容量緊縮的壓力和覆蓋范圍限制，但宏基站的重要性仍然很高。隨著向基于分組的回程機制的過渡，宏基站的同步實現變得極具挑戰性。Rakon提供獨特的OCXO晶振系列，是基站應用要求的理想選擇。
同步挑戰：
宏基站同步的挑戰很多。GPS或其他GNSS方法目前是網絡定時的主要來源，但由于信號丟失（例如城市峽谷或天氣狀況）或在各種情況下干擾，存在失去同步的風險增加。其次，電路交換網絡正在轉換到分組交換網絡，允許基站使用同步以太網和基于分組的同步技術。與傳統的同步技術不同，基于分組的解決方案可以傳輸頻率和時間，是對基于GNSS的同步解決方案的補充。
在大多數基站同步實現中，GNSS用作主要參考源。當GNSS信號失敗時，系統可以切換到基于分組的網絡同步，這反過來可以由SyncE或傳統同步支持。當所有同步源發生故障時，系統將回退到本地時鐘源以提供保持。根據系統要求，時鐘源需要一定的穩定性才能達到目標保持規范。

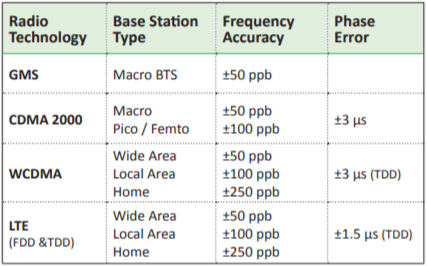

同步要求：

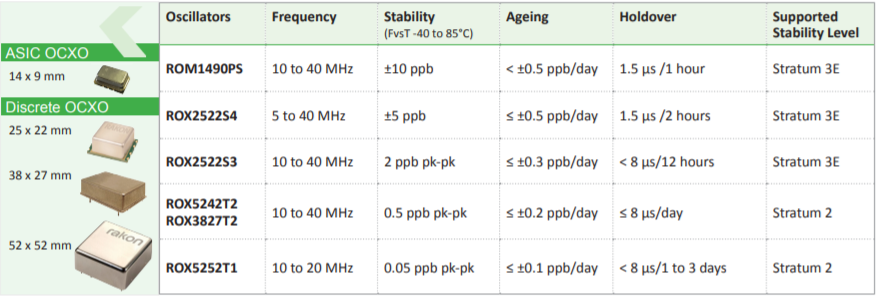

RakonOCXO主要規格：

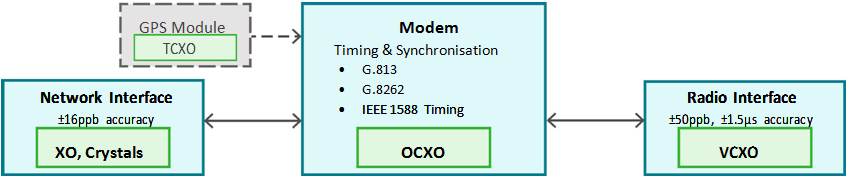

基站解決方案：

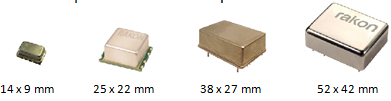

用于基站定時應用的Rakon振蕩器
基站同步設計考慮了石英晶體振蕩器的兩個主要方面。保持要求是主要目標之一。服務運營商需要基站的保持時間，以便在網絡同步源發生故障后系統在指定的時間限制內保持運行。根據空中接口要求，可以僅對頻率或頻率和相位施加約束以實現某些保持時間段。
在同步設計中，保持時間取決于振蕩器，特別是頻率與溫度特性，老化以及頻率隨溫度的斜率性能。
其次，由于分組延遲變化（PDV）的變化性質，基于分組的網絡在時鐘恢復PLL上施加極低的帶寬。宏基站同步PLL通常采用非常低的環路帶寬（大約為mHz），因此這種PLL的實現需要非常穩定的振蕩器。仔細選擇Oscillator選擇，確定保持和環路帶寬要求，以及相位噪聲等其他考慮因素。
在Rakon，我們擁有專業知識，可幫助確定滿足客戶系統要求的最佳振蕩器解決方案。振蕩器解決方案需要了解頻率差與溫度差的關系。Rakon已經在不斷變化的環境條件下描述了與分組網絡相關的環路時間段的各種類型的振蕩器。
Rakon還對OCXO的保持相位移動性能進行了擴展測試，并具有在24小時內在整個溫度范圍內具有幾μs保持性能的器件。Rakon晶振公司擁有完整系列的OCXO，可在8到24小時內支持1到10μs的各種保持要求。

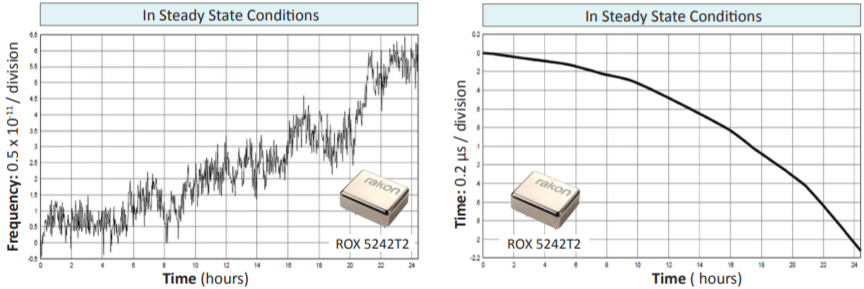

Rakon的OCXO保持性能：
在穩定條件下24小時優于3μs，在24小時內優于5μs，包括溫度變化。
隨著5G通信網絡的發展，全球的基站和相關設備數量大量增加，中國華為集團答下了20多個國家的5G網絡信號大單，為中國科技的進步貢獻了重要的一大步，海內外眾多晶振廠家也在不斷研發適用于5G系統的石英晶振，搶奪未來新時代的市場。金洛鑫電子可提供并訂購Rakon晶振公司旗下所有石英水晶組件產品，訂購熱線：0755-27837161。
