由于2.4G無線影音模塊，涵蓋家居監護、安防、網絡監控、汽車電子、無線收發模組部件、警用裝備產品等商業以及其他公共服務行業的興起。對晶振的需求又上升到了一個程度，很多客戶在選型或者給產品匹配負載電容時，都會產生些大大小小的疑問。下面晶振廠家金絡電子詳情為您解說下吧！
    當我們的產品性能要求特別嚴格的時候，然后至關重要的是選一顆對的晶振，需根據你的設備型號計算出你系統的周期，按照可以滿足需要的頻率選擇晶振頻率就可以了。不要選擇太大，因為高頻的信號往往會出現信號完整性問題，只要可以滿足你們產品的需求就行了。特別注意的是設計帶有睡眠喚醒(往往用低電壓以求低功耗)的系統。這是因為低供電電壓使提供給晶體的激勵功率減少，造成晶體起振很慢或根本就不能起振。這一現象在上電復位時并不特別明顯，原因是上電時電路有足夠的擾動，很容易建立振蕩。在睡眠喚醒時，電路的擾動要比上電時小得多，起振變得很不容易。在振蕩回路中，晶體既不能過激勵(容易振到高次諧波上)也不能欠激勵(不容易起振)。晶體的選擇至少必須考慮：諧振頻點，負載電容，激勵功率，溫度特性，老化率。

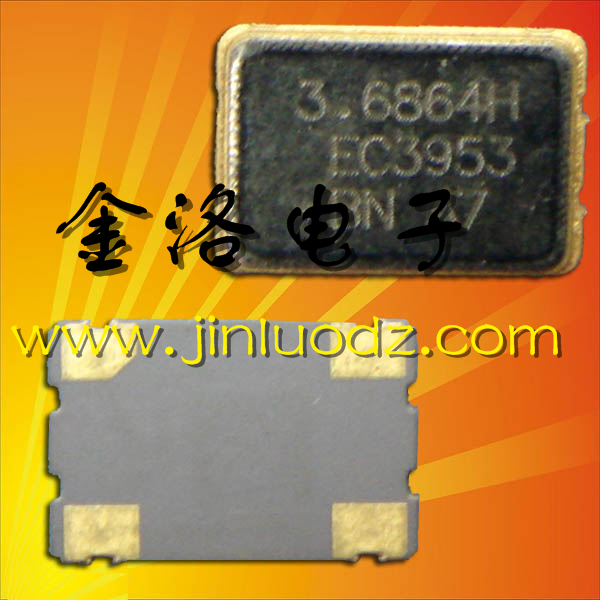

    重點來講講晶振的負載電容，晶振的負載電容是指在電路中跨接晶振兩端的總的外界有效電容。是指晶振要正常震蕩所需要的電容。一般外接電容，是為了使晶振兩端的等效電容等于或接近負載電容。要求高的場合還要考慮ic輸入端的對地電容。應用時一般在給出負載電容值附近調整可以得到精確頻率。此電容的大小主要影響負載諧振頻率和等效負載諧振電阻。
    晶振的負載電容=[(Cd*Cg)/(Cd+Cg)]+Cic+△C式中Cd,Cg為分別接在晶振的兩個腳上和對地的電容,Cic（集成電路內部電容）+△C（PCB上電容).就是說負載電容15pf的話，兩邊個接27pf的差不多了，一般a為6.5～13.5pF。各種邏輯芯片的晶振引腳可以等效為電容三點式振蕩器. 晶振引腳的內部通常是一個反相器, 或者是奇數個反相器串聯. 在晶振輸出引腳 XO 和晶振輸入引腳 XI 之間用一個電阻連接, 對于 CMOS 芯片通常是數 M 到數十 M 歐之間. 很多芯片的引腳內部已經包含了這個電阻, 引腳外部就不用接了. 這個電阻是為了使反相器在振蕩初始時處與線性狀態, 反相器就如同一個有很大增益的放大器, 以便于起振。
    晶振也連接在晶振引腳的輸入和輸出之間, 等效為一個并聯諧振回路,振蕩頻率應該是晶振的并聯諧振頻率. 晶振旁邊的兩個電容接地, 實際上就是電容三點式電路的分壓電容, 接地點就是分壓點. 以接地點即分壓點為參考點, 振蕩引腳的輸入和輸出是反相的, 但從并聯諧振回路即石英晶體兩端來看, 形成一個正反饋以保證電路持續振蕩. 在芯片設計時, 這兩個電容就已經形成了, 一般是兩個的容量相等, 容量大小依工藝和版圖而不同, 但終歸是比較小, 不一定適合很寬的頻率范圍.
    外接時大約是數 pF 到數十 pF, 依頻率和晶振的特性而定. 需要注意的是: 這兩個電容串聯的值是并聯在諧振回路上的, 會影響振蕩頻率. 當兩個電容量相等時, 反饋系數是 0.5, 一般是可以滿足振蕩條件的, 但如果不易起振或振蕩不穩定可以減小輸入端對地電容量, 而增加輸出端的值以提高反饋量.

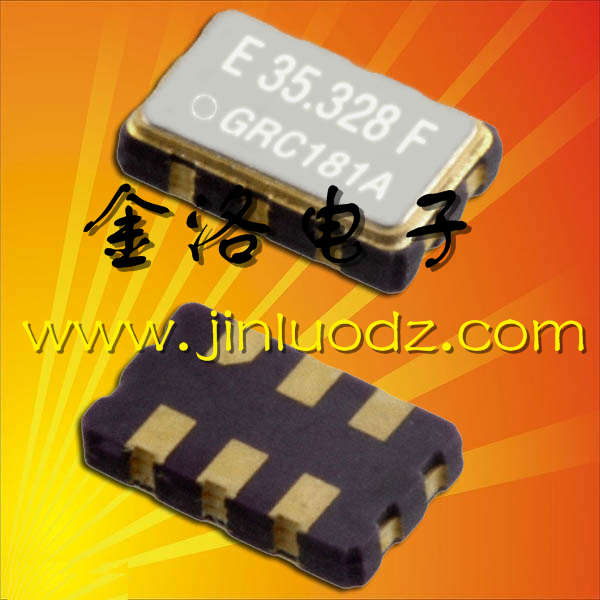

設計考慮事項：
1.使晶振、外部電容器（如果有）與 IC之間的信號線盡可能保持最短。當非常低的電流通過IC石英晶體振蕩器時，如果線路太長，會使它對 EMC、ESD 與串擾產生非常敏感的影響。而且長線路還會給振蕩器增加寄生電容。
2.盡可能將其它時鐘線路與頻繁切換的信號線路布置在遠離晶振連接的位置。
3.當心晶振和地的走線
4.將晶振外殼接地
如果實際的負載電容配置不當,第一會引起線路參考頻率的誤差.另外如在發射接收電路上會使晶振的振蕩幅度下降(不在峰點),影響混頻信號的信號強度與信噪.當波形出現削峰,畸變時,可增加負載電阻調整(幾十K到幾百K).要穩定波形是并聯一個1M左右的反饋電阻.
