- 規格型號：8126584
- 頻率：10.000MHZ-40.000MHZ
- 尺寸：7.0*5.0*2.0詳細資料查看PDF
- 產品描述：廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛。

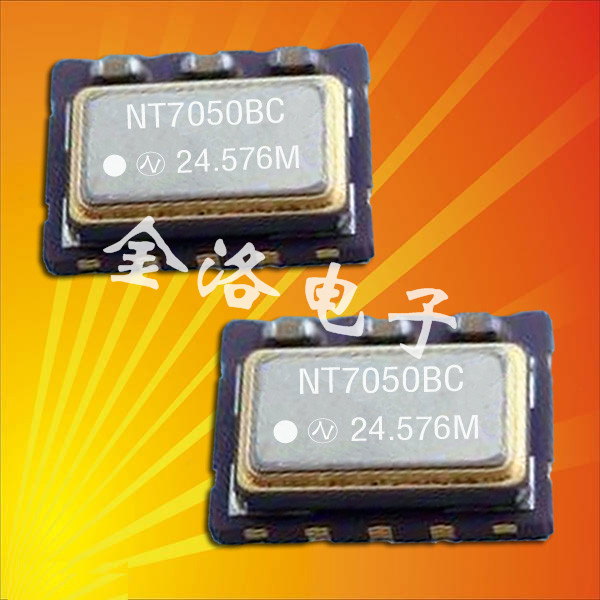

石英晶振,溫補振蕩器,貼片晶振,NT7050BC晶振
.jpg)
溫補振蕩器,石英晶振,貼片晶振,NT7050BC晶振
參數:頻率范圍10MHZ-40MHZ
電源電壓: 1.8-3.3V
負載電容: 15PF，30PF
工作溫度: - 40 ~ + 85 ℃
保存溫度: - 55 ~ + 125 ℃
精度 +/-0.5PPM
輸出方式: CMOS輸出
尺寸：大體積7.0*5.0*2.0
應用：全球GPS定位系統，智能手機，平臺基站，衛星導航，WIMAX,蜂窩，無線通信等產品。
本集團將方針轉換至面向量產市場的產品的再強化上，把均衡縮減戰略切換成成長戰略。并且展開在產業設備、車載、傳感器領域，利用高的品質力和技術力用實力強的產品創造出利益的中期銷售計劃.
日本電波工業株式會社作為晶體元器件的專業NDK晶振生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。
品說明.jpg)
品規格參數圖.jpg)
| NDK晶振型號/輸出類型 | NT7050BC晶振,貼片晶振 |
| 晶振類型 | 溫補晶振 |
| 輸出負載 | 15pF,30pF |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 1.8V,2.5V,2.8V,3.3V |
| 頻率范圍 | 10~40MHZ |
| 頻率穩定度 | ± 0.5 ppm |
| 工作溫度 | - 40 ~ + 85 ℃ |
| 保存溫度 | - 55 ~ + 125 ℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1 VDD / 0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |

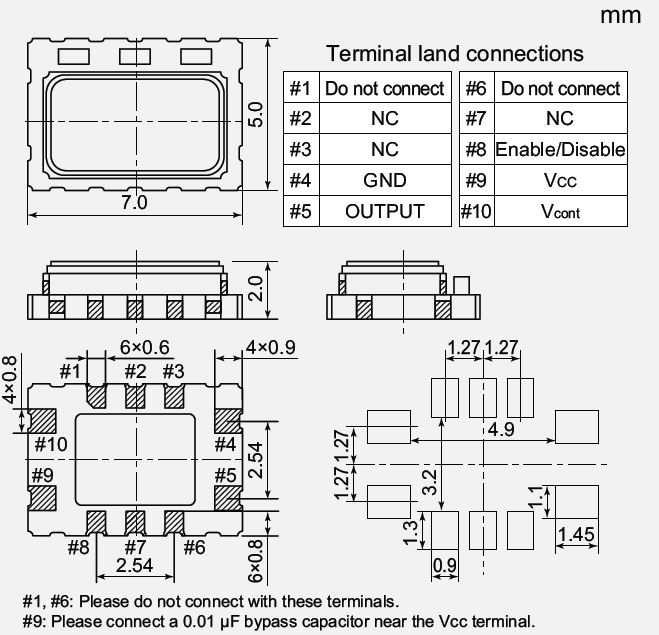

品尺寸圖.jpg)
1:機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
3:存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
品工作條件.jpg)
設計振蕩回路的注意事項
1.驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
