首頁進口晶振日本NDK晶體NZ2016SH-24.000MHZNSC5022C汽車導航系統,NDK四腳貼片晶振

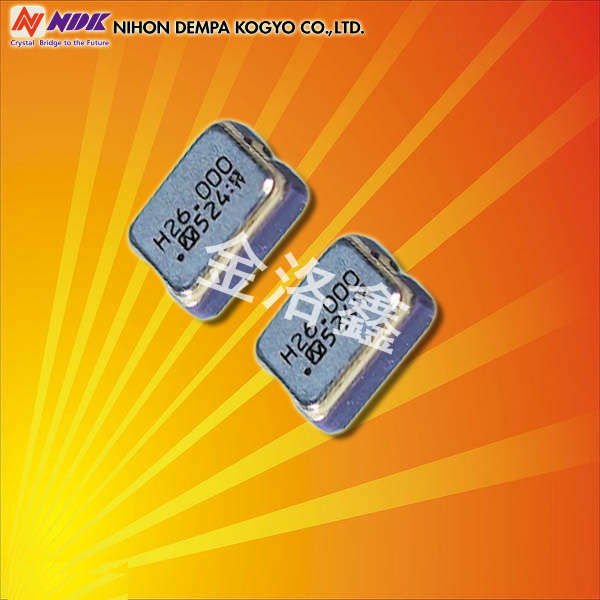

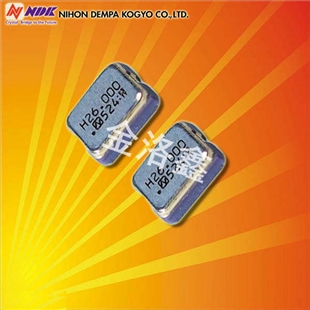

    NZ2016SH-24.000MHZNSC5022C汽車導航系統,NDK四腳貼片晶振

  • 規格型號:77353987
  • 頻率:1.5MHz至80MHz
  • 尺寸:2.0x1.6mm
  • PDF
  • 產品描述:NZ2016SH-24.000MHZNSC5022C汽車導航系統,NDK四腳貼片晶振,日本NDK晶振,NZ2016SH型號是一款小體積晶振尺寸2.0x1.6x0.7mm四腳貼片晶振,石英晶體振蕩器,有源晶振,無鉛環保晶振,支持寬溫度范圍從-4...


NZ2016SH-24.000MHZNSC5022C汽車導航系統,NDK四腳貼片晶振,日本NDK晶振,NZ2016SH型號是一款小體積晶振尺寸2.0x1.6x0.7mm四腳貼片晶振石英晶體振蕩器,有源晶振,無鉛環保晶振,支持寬溫度范圍從-40到+125°C,超小型輕薄型,重量:0.01g,頻率范圍:1.5MHz至80MHz。這種晶體時鐘貼片振蕩器可以支持低頻(從1.5MHz),與相同尺寸的晶體單元不容易實現。低相位抖動(Typ。100fs(12kHz至20MHz),磁帶裝置可自動安裝紅外回流(無導線)。符合AEC-Q100/Q200的標準,具有超小型,輕薄型,耐熱及耐環境特點,適用于汽車導航系統、汽車音響設備和針對智能手機的照相機、平板電腦、筆記本電腦、個人電腦卡等。用于音頻設備和用于SDH/聲波儀、WiMAX、LTE等通信設備的無線模塊。數據控制系統和“基站”。

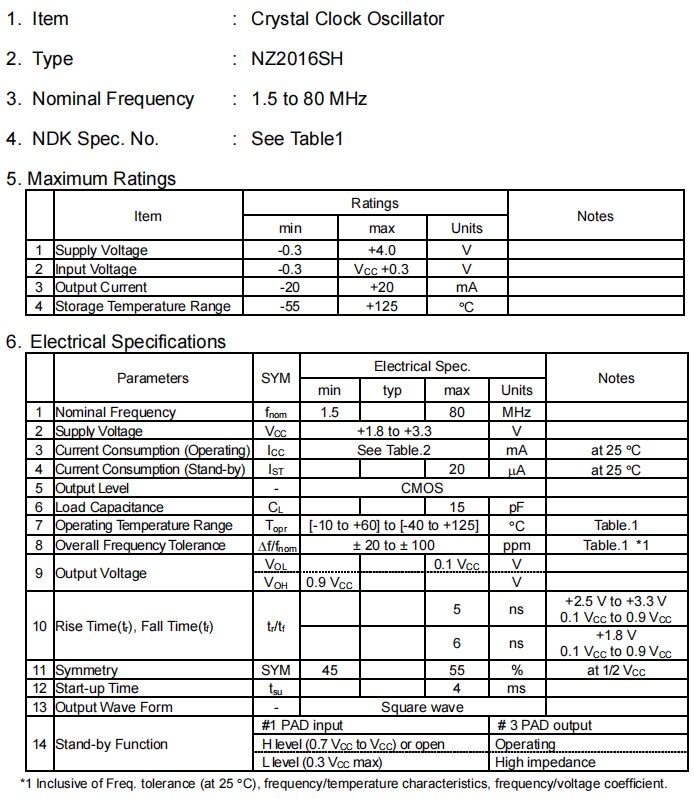

NZ2016SH-24.000MHZNSC5022C汽車導航系統,NDK四腳貼片晶振,參數圖
NZ2016SH   Electrical Spec.
Parameters SYM min typ max Units Notes
Nominal Frequency fnom 1.5   80 MHz
Supply Voltage VCC +1.8 to +3.3 V
Current Consumption
(Operating)
ICC See Table.2 mA at 25
Current Consumption
(Stand-by)
IST     20 mA at 25
Output Level - CMOS
Load Capacitance CL     15 pF
Operating Temperature
Range
Topr [-10 to +60] to [-40 to +125] Table.1
Overall Frequency
Tolerance
Df/fnom ± 20 to ± 100 ppm Table.1  *1
Output Voltage VOL     0.1 VCC V
VOH 0.9 VCC   V
Rise Time(tr),
Fall Time(t
f)
tr/tf     5 ns  +2.5 V to +3.3 V
0.1 VCC to 0.9 VCC
    6 ns  +1.8 V
0.1 VCC to 0.9 VCC
Symmetry SYM 45   55 % at 1/2 VCC
Start-up Time tsu     4 ms
Output Wave Form - Square wave
Stand-by Function #1 PAD input # 3 PAD output
H level (0.7 VCC to VCC) or
open L level (0.3 VCC max)
Operating
High impedance

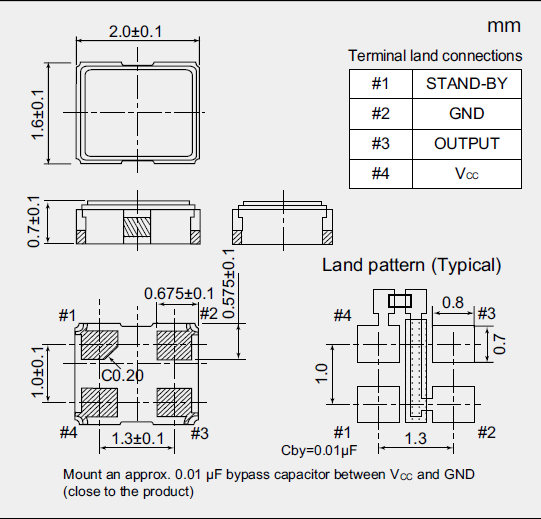

NZ2016SH-24.000MHZNSC5022C汽車導航系統,NDK四腳貼片晶振,尺寸圖


NZ2016SH-24.000MHZNSC5022C汽車導航系統,NDK四腳貼片晶振
石英晶體振蕩器和實時時鐘模塊:
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的貼片石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.  NZ2016SH-24.000MHZNSC5022C汽車導航系統,NDK四腳貼片晶振
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作
