泰藝晶振,XS晶振,5032晶振,石英晶體"XSLAAAAANF-20.000000"
參數:頻率范圍8.000MHZ~54.000MHZ
激勵電平: 10μW (Max. 300μW )
負載電容: 7PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±5ppm,±10ppm,±15ppm,±20ppm
捆包單位：1000pcs/reel

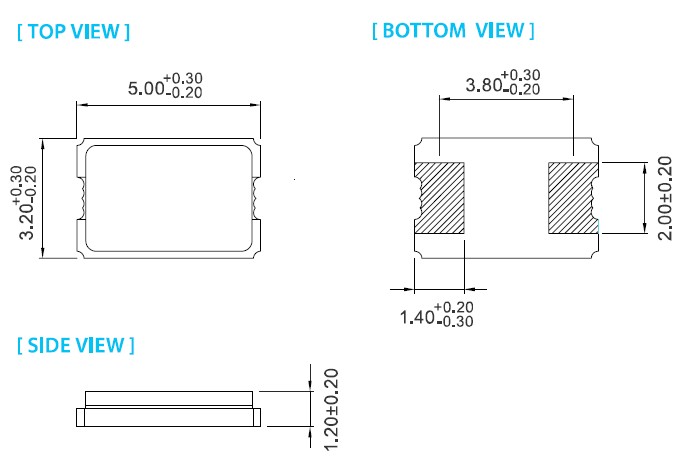

尺寸：輕薄小型5.0*3.2*1.2
應用：?jiǎn)畏聪鄼C(jī)，無線通訊，計算機，接口卡，座機，對講機，萬能遙控器，全球定位系統，MP3，MP4等數碼產品。

        泰藝電子多年來致力于研發創新，部分核心技術是臺灣業界的領先者，近年來陸續取得石英晶振相關制造技術專利；未來將持續加強開發，"XSLAAAAANF-20.000000"以成為全球石英頻控組件領導者之目標邁進。

       泰藝電子清楚知道自身對于同仁、環境、社會及合作伙伴們所肩負的責任與義務，相信透過信息公開與揭露CSR報告書，對建立一個平衡與和諧的利害關系人良性互動網絡有幫助，更能促進晶振企業健康穩定的成長。

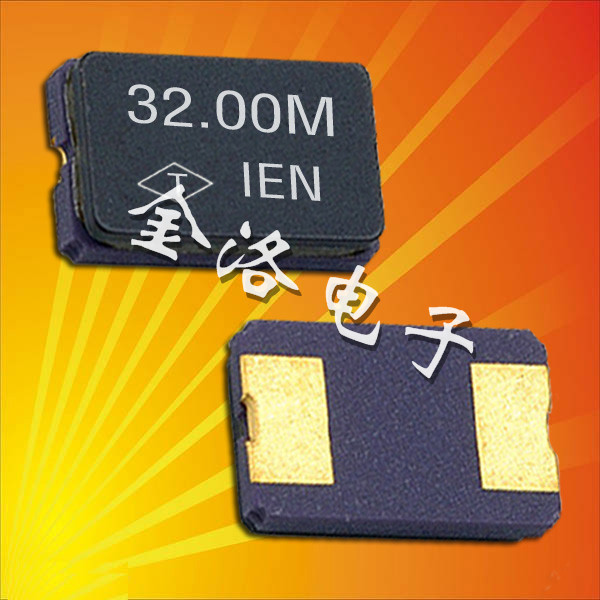

        泰藝晶振,XS晶振,5032晶振,石英晶體，是市場上常用的一款5032mm晶體諧振器，這款晶振的特點在于除了是兩個點的腳位設計，還是陶瓷表面外殼，"XSLAAAAANF-20.000000"具有良好的耐高溫性能，用料天然環保符合歐盟的ROHS規定，在這個要求產品無鉛化的時代，這無疑成為了XS晶振的一大優勢，讓各行業的生產廠家可能放心的使用。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他"XSLAAAAANF-20.000000"
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過進口晶振放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）"XSLAAAAANF-20.000000"

3.    測試電路

XS ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： XS

（2） 抗低,電容負載 型號： XS

（3） TTL 負載 型號： XS

（4） LV-PECL 負載 型號： XS

（5）LV-PECL 負載 型號： XS

（6） LV-PECL 負載 型號： XS

（7） LVDS 負載 型號： XS

（8） HCSL 負載 型號： XS
