- 規格型號：95545492
- 頻率：1.000MHZ~60.000MHZ
- 尺寸：7.0*5.0*1.4mm 詳細資料請查看PDF
- 產品描述：廣泛應用于SDH/SONET,以太網,平臺基站,GPS全球定位系統,蜂窩,車載電子,光纖通道等領域.

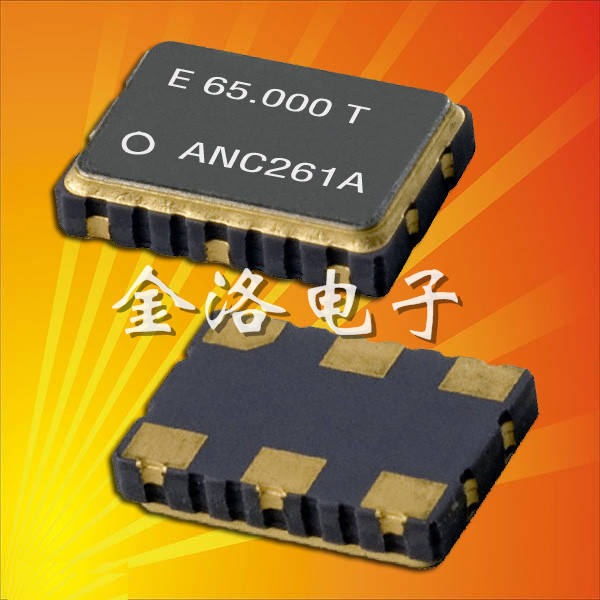

愛普生晶振,VG-1201CA晶振,7050晶振,壓控振蕩器
愛普生晶振,VG-1201CA晶振,7050晶振,壓控振蕩器
參數:頻率范圍1 .000MHZ-60.000MHZ
電源電壓: 5.0V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+125℃
精度 ±20ppm、±25ppm
輸出方式：CMOS

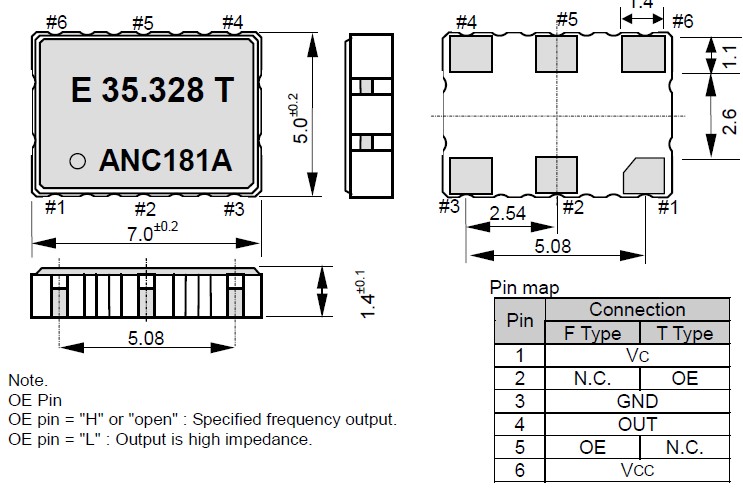

尺寸：進口大體積7.0*5.0*1.4mm
應用：RF發射器模塊，調制解調器，ADSL網絡控制器，無線基站，程控交換設備智能手機，高配置筆記本等產品。
.jpg)
愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景.愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工貼片石英晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.
愛普生晶振,VG-1201CA晶振,7050晶振,壓控振蕩器，這款7.0*5.0mm表面貼片式四腳晶振，是晶振中較大的一款有源晶振，所謂的有源晶振就是晶體需要有外部電壓的支持才可以起振，僅有1.4mm的厚度，可支持表面貼裝，根據不同產品的特性，有源晶振，VG-1201CA晶振的電壓有3.3V和5.0V可供選擇，在高要求的高端智能產品中需求量較大。
| 泰藝晶振型號/輸出類型 | VG-1201CA晶振,愛普生石英晶振 |
| 晶振類型 | VCXO振蕩器 |
| 輸出負載 | 15pF |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 5.0V |
| 頻率范圍2 | 1.000MHZ-60.000MHZ |
| 頻率穩定度 | ±20ppm、±25ppm |
| 工作溫度 | -40~+85℃ |
| 保存溫度 | -40~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶振產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害SMD晶振產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當石英晶體振蕩器波形經過的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
VG-1201CA晶振 ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： VG-1201CA |
.jpg) |
|
（2） 抗低,電容負載 型號： VG-1201CA |
.jpg) |
|
（3） TTL 負載 型號： VG-1201CA |
 |
|
（4） LV-PECL 負載 型號： VG-1201CA |
 |
|
（5）LV-PECL 負載 型號： VG-1201CA |
 |
|
（6） LV-PECL 負載 型號： VG-1201CA |
 |
|
（7） LVDS 負載 型號： VG-1201CA |
 |
|
（8） HCSL 負載 型號： VG-1201CA |
 |
