- 規格型號：44522258
- 頻率：6.000MHZ-45.000MHZ
- 尺寸：5.0*3.2*1.05mm 詳細資料請查看PDF
- 產品描述：廣泛的應用于北斗GPS模塊,北斗衛星導航,北斗衛星BDS,GLONASS模塊,GALILEO導航等北斗行業產品.
希華晶振,TXO83晶振,5032晶振,溫補晶振
希華晶振,TXO83晶振,5032晶振,溫補晶振
參數:頻率范圍6.000MHZ-45.000MHZ
電源電壓: 2.8V
負載電容: 10PF
工作溫度: -30℃~+75℃
保存溫度: -40℃~+85℃
精度 ±2.0ppm
消耗電流：1.5mA Max.
尺寸：小體積輕型5.0*3.2*1.05
應用：主要應用領域:集成電路，程控交換系統，無線發射基站，全球GPS定位系統，車載導航設備等領域。
.jpg)
SIWARD在追求永續經營的過程中， 依顧客要求及期望，對全體同仁宣告，抱持品質優先的政策方向，明文訂定經營理念及品質政策，制造符合顧客要求及適用法規要求的貼片晶振產品。
產品應用范圍包含行動電話、平板電腦、衛星通訊、車載系統、全球定位系統、個人電腦、無線通信及家用產品等，扮演基本信號源產生、傳遞、濾波等功能。持續致力于晶振技術研究開發及品質落實扎根，營運據點遍布臺灣、中國大陸、日本、新加坡、美國及歐洲等世界各地，使希華得以提供服務予世界電子大廠。
希華晶振,TXO83晶振,5032晶振,溫補晶振，是臺灣進口的一款5032mm貼片型有源石英晶振，產品本身具有溫補補償功能，有體積小，重量輕，質量好等多種優勢，采用編帶方式的外包裝可適應晶振貼片機的高效自動貼裝，符合歐盟的ROHS規定，所以TXO83晶振也是一款環保晶振，可滿足無鉛焊接高溫回流溫度曲線特性。
| 希華晶振型號/輸出類型 | TXO83晶振,TCXO溫補振蕩器 |
| 晶振類型 | TCXO振蕩器 |
| 消耗電流 | 1.5mA Max. |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 2.8V |
| 頻率范圍 | 6.000MHZ-45.000MHZ |
| 頻率穩定度 | ±2.5ppm |
| 工作溫度 | -30~+75℃ |
| 保存溫度 | -40~+85℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1 VDD / 0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |

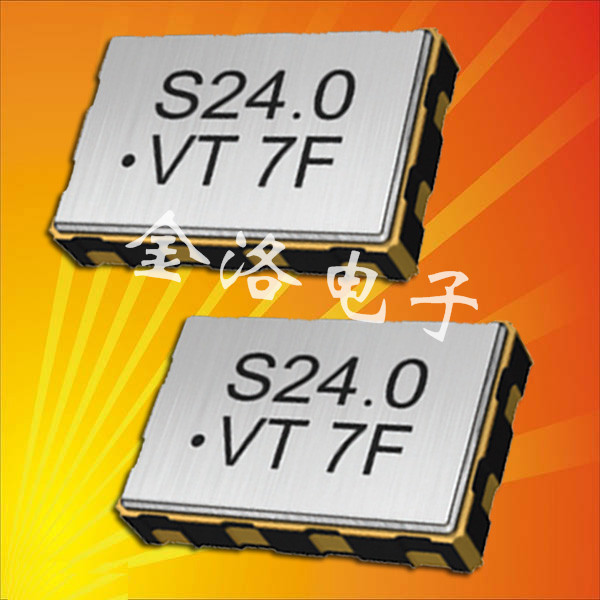

晶振TXO38,TXO93.jpg)
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于SMD貼片器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐高溫晶振的相關信息。
1.驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過石英晶體振蕩器單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
振蕩回路參數設置參考
