- 規格型號：70293456
- 頻率：8.000~125.000MHZ
- 尺寸：5.0*3.2*0.9mm詳細資料參照PDF
- 產品描述：小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.

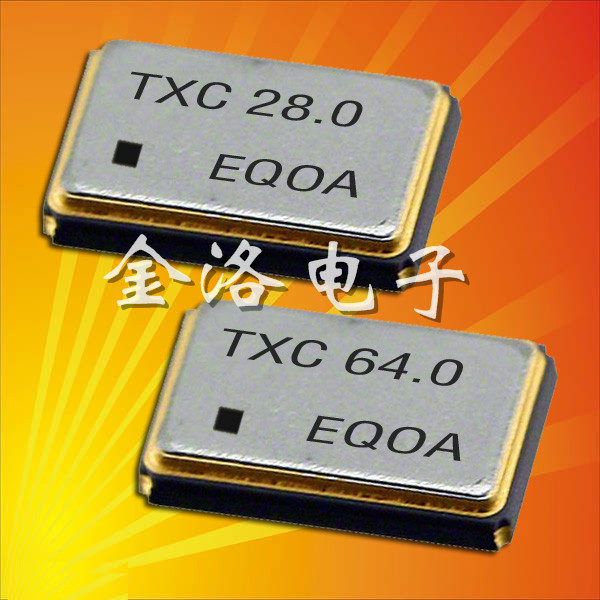

臺灣晶技晶振,7B四腳貼片晶振,臺灣進口TXC品牌,7BT晶振
品說明.jpg)
臺灣晶技晶振,7B四腳貼片晶振,臺灣進口TXC品牌,7BT貼片晶振采用了多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器必須攻克的關鍵技術之一.選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序.鍍膜的工藝方法(如各鍍材的功率設計等).
品規格參數圖.jpg)
| TXC晶振型號 | 7B |
| 頻率范圍 | 8~125MHZ |
| 頻率公差(25℃) | ±30ppm的,可指定 |
| 頻率穩定度超過工作溫度范圍 | ±30ppm的,可指定 |
| 操作溫度范圍 | -10~+70℃,可指定 |
| 并聯電容CO | 5pFMax. |
| 驅動電平 | 1~200μW（μW100典型） |
| 負載電容 | Series,6pF,10pF,16pF,20pF,可指定 |
| 老化（25℃） | ±3ppm/年最大. |
| 存儲溫度范圍 | -40~+85℃ |
品尺寸圖.jpg)
品用途.jpg)
小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
品工作條件.jpg)
設計振蕩回路的注意事項
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
動能力.png)
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
頻率和負載電容特征圖器
設置參考.png)
振蕩回路參數設置參考
石英晶振是一種易碎元器件對于晶振的保存方式也要妥當.
1.首先要考慮其周圍的潮濕度,做好防擠壓措施,放在干燥通風的地方.使其晶體避免受潮導致其他電氣參數發生變化.
2.其次對于易碎的晶振器件要做好防震措施,不宜放在較高的貨架上,在使用的過程,也不宜使晶振跌落,一般來說,從高空跌落的晶振不應再次使用.
3.在晶振焊錫過程中,其焊錫的溫度不宜過高,焊錫時間也不宜過長,防止晶體因此發生內變,而產生不穩定.
4.晶振外殼需要接地時,應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振,
5.保證兩條引腳的焊錫點不相連,否則也會導致晶體停振,
6.對于需要剪腳的晶振,應該注意機械應力的影響.
7.焊錫之后,要進行清洗,以免絕緣電阻不符合要求.
