- 規格型號：4297059
- 頻率：32.768K
- 尺寸：3.2*1.5*0.8mm 詳細資料請查看PDF
- 產品描述：廣泛應用于智能安防,無線藍牙耳機,多功能掌上電腦,激光打印機,數字電表,智能手機等領域.

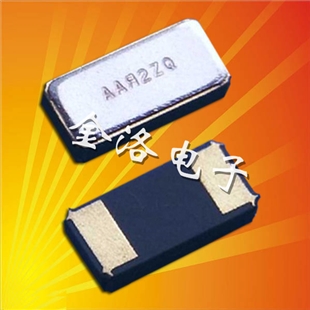

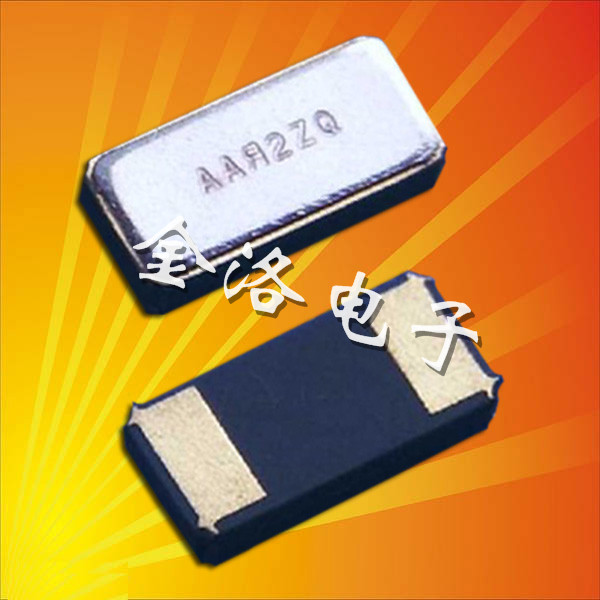

大河晶振,TFK-02S晶振,3215晶振,無源晶振
大河晶振,TFK-02S晶振,3215晶振,無源晶振
參數:頻率標準 32.768KHZ
激勵功率: 0.5 Max.
負載電容: 12.5PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 ±10ppm,±20ppm,±30ppm,±50ppm
捆包單位：3000pcs/盤

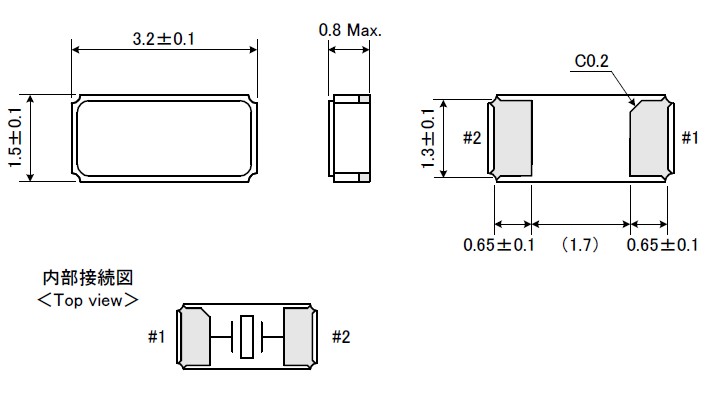

尺寸：極輕薄型3.2*1.5*0.8
應用：移動互聯網通信設備,車載遙控器,智能手表，辦公多用自動化設備，智能家電，隨身迷你型移動電源等產品。
.jpg)
西安大河晶振科技有限公司公司由資深日籍華人創辦，秉承“引進世界先進技術，推動祖國現代進程”的理念，把日本電子行業最優秀的River晶體帶到中國。產品主要面向中國高速發展的通訊制造業、IT業。致力于為中國市場提供世界上最先進的電子元器件產品和完善的IC解決方案。
本公司生產的石英晶體諧振器和晶振等工業水晶產品，作為所有數碼產品的關鍵零部件，支持整體的性能。本公司遵循RIVER的開發理念[永無止境的小型化進程]，保持工業水晶產品小型化的領先地位為尊敬的客戶不斷提供有魅力的產品。
| 大河晶振型號 | TFK-02S晶振,貼片石英晶振 |
| 頻率標準 | 32.768KHZ |
| 頻率公差(25℃) | ±10ppm的，可指定 |
| 二次溫度系數 | -(0.03±0.01)*10 |
| 操作溫度范圍 | -40~+ 85℃，可指定 |
| 激勵功率 | 0.5 Max. |
| 驅動電平 | 1~200μW（μW100典型） |
| 負載電容 | 12.5 pF,可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -40~+85℃ |
.jpg)
激勵功率
在石英晶體單元上施加過多驅動力，會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致貼片晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用SMD晶振產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
TFK-02S：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： TFK-02S |
.jpg) |
|
（2） 抗低,電容負載 型號： TFK-02S |
.jpg) |
|
（3） TTL 負載 型號： TFK-02S |
 |
|
（4） LV-PECL 負載 型號： TFK-02S |
 |
|
（5）LV-PECL 負載 型號： TFK-02S |
 |
|
（6） LV-PECL 負載 型號： TFK-02S |
 |
|
（7） LVDS 負載 型號： TFK-02S |
 |
|
（8） HCSL 負載 型號： TFK-02S |
 |
