- 規格型號：68190968
- 頻率：12.000MHZ-66.000MHZ

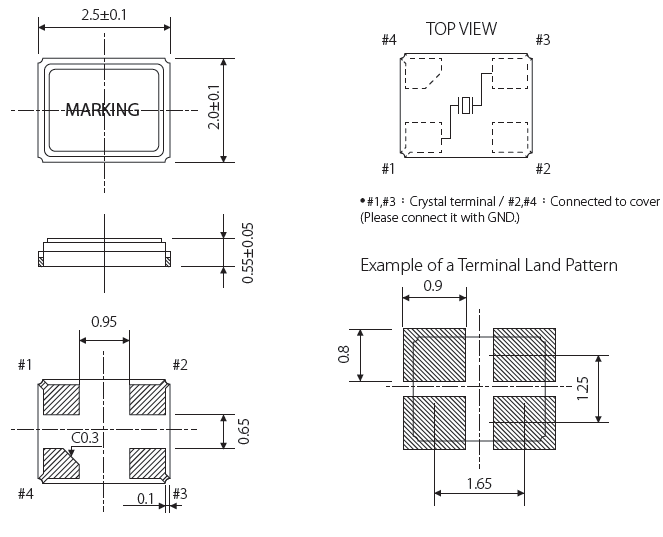

- 尺寸：2.5*2.0*0.55mm 詳細資料請查看PDF
- 產品描述：產品應用范圍包含行動電話,平板電腦,衛星通訊,車載系統,個人電腦,無線通信及家用產品等.

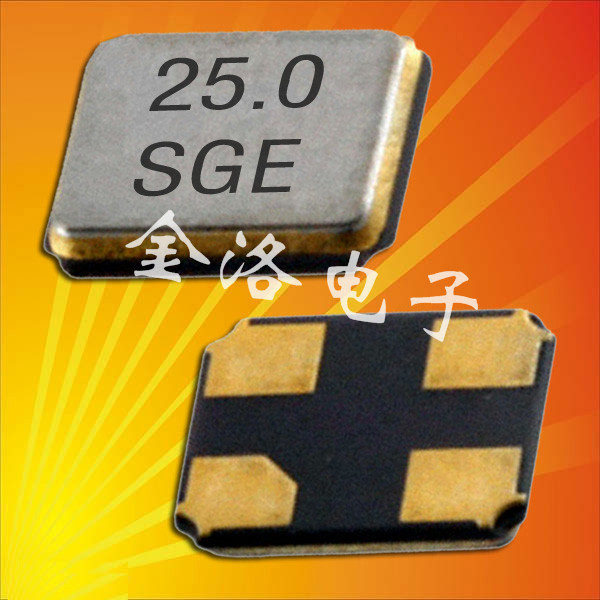

希華晶振,SX-2520晶振,2520晶振,進口晶振
希華晶振,SX-2520晶振,2520晶振,進口晶振
參數:頻率范圍12.000MHZ-66.000MHZ
激勵電平: 10μW (Max.100μW )
負載電容:12PF
工作溫度: -10℃~+60℃
保存溫度: -40℃~+90℃
精度 ±10ppm
并聯電容：5PF max.
尺寸：超薄極輕型2.5*3.2.0*0.55mm
應用：移動通信終端基準時鐘，無線鼠標，U盤，數字電表，防盜報警設備，無線遙控器，無線通訊等領域產品。
.jpg)
希華敏銳地掌握石英晶振產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流，致力于開發小型化、高頻與光電領域等產品，與日本同業并駕齊驅。且深耕微機電(MEMS)技術領域，加速導入TF SMD Crystal的量產，藉以擴大公司營收規模并且提升獲利空間。
SIWARD在追求永續經營的過程中， 依顧客要求及期望，對全體同仁宣告，抱持品質優先的政策方向，明文訂定經營理念及品質政策，制造符合顧客要求及適用法規要求的晶振產品。
希華晶振,SX-2520晶振,2520晶振,進口晶振，為一款滿足市場小型化需求的臺灣進口石英晶振，2520mm，厚度0.55mm的尺寸，12.000MHZ-66.000MHZ中頻是這款晶振的優勢，小小的體積成為許多生產廠商的首選，SX-2520晶振同時符合歐盟的AEC-Q200標準，常規的精度為+/-10ppm，特別適用于電子水表，萬年歷電子表等產品領域。
| 希華晶振型號 | SX-2520晶振,希華石英晶振 |
| 頻率范圍 | 12.000MHZ~66.000MHZ |
| 頻率公差(25℃) | ±10ppm |
| 頻率穩定度超過工作溫度范圍 | ±10ppm,±15ppm 可指定 |
| 操作溫度范圍 | -10-+ 60℃，可指定 |
| 并聯電容CO | 5pF Max. |
| 驅動電平 | 1-100μW（μW100典型） |
| 負載電容 | 8pF,12pF,可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -40-+90℃ |
抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從SMD晶體桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解貼片晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞石英晶體諧振器，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
1. 驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示石英水晶振子的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加貼片石英晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
頻率和負載電容特征圖器
振蕩回路參數設置參考
頻率和負載電容特征圖器
振蕩回路參數設置參考
