- 規格型號：94545483
- 頻率：40.000MHZ-160.000MHZ
- 尺寸：7.0*5.0*1.5mm 詳細資料請查看PDF
- 產品描述：廣泛應用于食品加工設備,全自動包裝設備,便捷智能環保設備,自動化儀表,塑料加工儀器,自動化制藥機械等大中型機器設備.

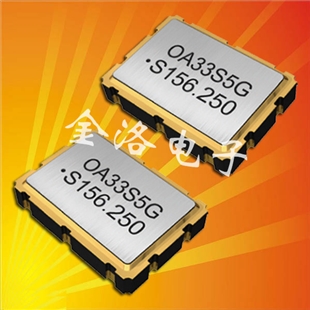

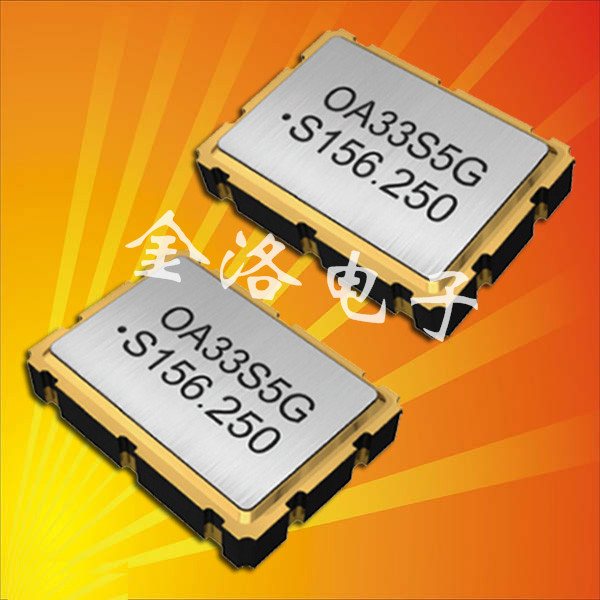

希華晶振,OSC57A晶振,7050晶振,石英晶振
希華晶振,OSC57A晶振,7050晶振,石英晶振
參數:頻率范圍40.000MHZ-160.000MHZ
電源電壓: 3.3V
工作溫度: -10℃~+70℃
保存溫度: -40℃~+85℃
精度 ±30ppm,±50ppm,±100ppm,
輸出方式：LVPECL
占空因數：45~55% at 50%
尺寸：大體積7.0*5.0*1.5
應用：電工儀器儀表，水污染防治設備，光學儀器，建筑物工程設備，農業機械設備，重型礦山機械,起重機械，裝卸設備等產品。
.jpg)
希華晶體科技成立于1988年，專精于石英頻率控制元件之研發、設計、生產與銷售。從人工晶棒長成到最終產品，透過最佳團隊組合及先進之生產技術，建立完整的產品線，包含人工水晶、石英晶片、SAW WAFER，以及石英晶體、石英晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等，以健全的供應煉系統，為客戶提供全方位的服務。
敏銳地掌握SMD晶振產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流，致力于開發小型化、高頻與光電領域等產品，與日本同業并駕齊驅。且深耕微機電(MEMS)技術領域，加速導入TF SMD Crystal的量產，藉以擴大公司營收規模并且提升獲利空間。
希華晶振,OSC57A晶振,7050晶振,石英晶振，是臺灣進口的一款7050mm大體積六腳的石英晶體振蕩器，在如今各種小尺寸的晶振中，此晶振算是比較早期研發的石英晶振，但比起3225mm，2520mm和2016mm等小型晶體，OSC57A晶振的優勢在于適用中大型的機械設備或者各類檢測儀，40.000-160.000MHZ的高頻率，使其能充分發揮振動功能。
| 希華晶振型號/輸出類型 | OSC57A晶振,希華有源晶體 |
| 晶振類型 | OSC振蕩器 |
| 輸出方式 | LVPECL |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 3.3V |
| 頻率范圍 | 40.000MHZ-160.000MHZ |
| 頻率穩定度 | ±30ppm,±50ppm,±100ppm |
| 工作溫度 | - 10 ~ + 70℃ |
| 保存溫度 | - 40 ~ + 85℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1 VDD / 0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
1.存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存石英晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
9.安裝時注意事項
2.耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害貼片晶振。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
3.自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保臺灣晶振產品未撞擊機器或其他電路板等。
1.驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
振蕩回路參數設置參考
