- 規格型號：5632771
- 頻率：2.750MHZ-54.000MHZ
- 尺寸：2.5*2.0*0.8mm 詳細資料請查看PDF
- 產品描述：廣泛運用于攝影器材,錄像機,串行連接SCSI,平臺基站,WLAN,PCI-Express的SDH/SONET等電子數碼行業.
NDK晶振,NZ2520SEA晶振,2520晶振,有源晶振
NDK晶振,NZ2520SEA晶振,2520晶振,有源晶振
參數:頻率范圍2.750MHZ-54.000MHZ
電源電壓: 1.8V-3.3V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 +/-15ppm
輸出方式：CMOS
尺寸：薄小輕型2.5*2.0*0.8
應用：發射基站,光纖通道，千兆以太網，串行ATA，平板筆記本掌上電腦，無線通訊系統，單反數碼照相機，等產品。
NDK集團作為頻率的綜合生產企業，為了向客戶提供高信賴性品質的晶振產品，我們始終追求最高品質的產品生產和服務，以「通過對客戶的服務，為社會繁榮和世界和平作貢獻」這樣的公司創業理念作為我們的使命，今后也會為社會的[安全、安心、舒適]作出貢獻。請各位繼續給予我們支持！
由此，本集團將方針轉換至面向量產市場的產品的再強化上，把均衡縮減戰略切換成成長戰略。并且展開在產業設備、車載、傳感器領域，利用高的品質力和技術力用實力強的石英晶振創造出利益的中期銷售計劃。
品說明.jpg)

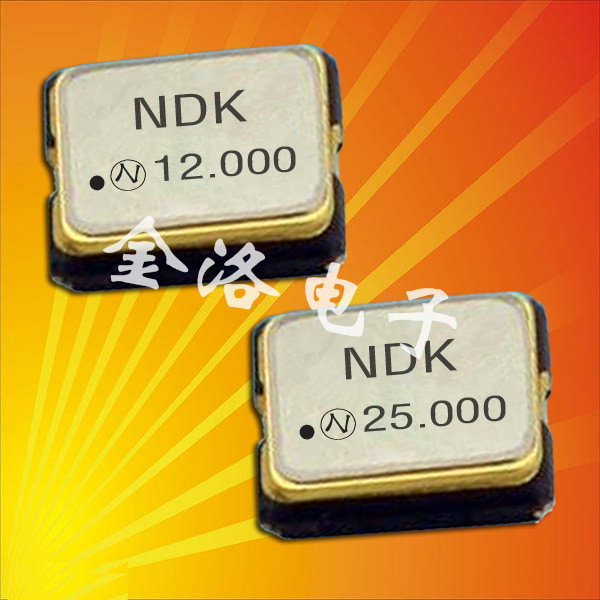

NDK晶振,NZ2520SEA晶振,2520晶振,有源晶振，是屬于帶外部電氣供應表面金屬殼封裝的六腳晶體振蕩器，在日本NDK晶振品牌中，只比最小的2016尺寸大了不到一半，所消耗的電流也比較低，1.8V的電壓就可以起振，最高不會超過3.3V，哪怕所處的環境較為嚴酷，也不會影響這款晶振的起振特性,如此高的穩定性，受到許多國內晶振生產商的喜愛。

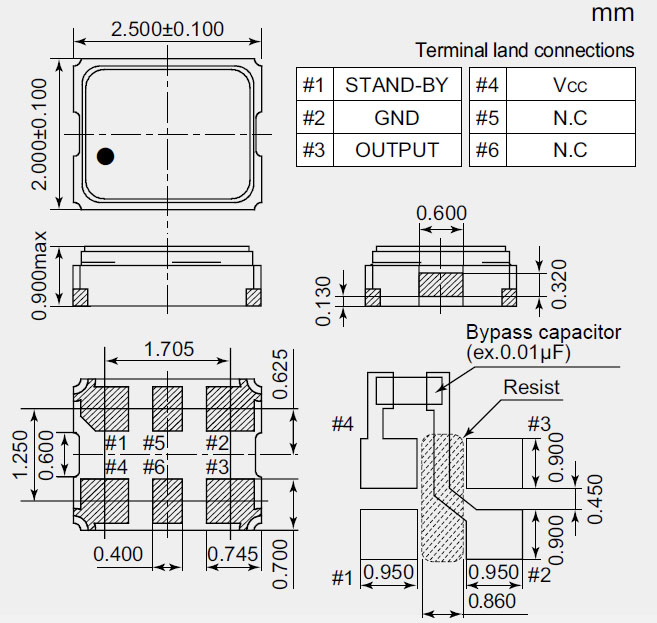

品尺寸圖.jpg)
| NDK晶振型號 | NZ2520SEA晶振 石英晶體振蕩器 |
| 輸出類型 | CMOS |
| 輸出負載 | 15pF, |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 1.8V~3.3V |
| 頻率范圍 | 2.750MHZ~54.000MHZ |
| 頻率穩定度 | ±15ppm |
| 工作溫度 | - 40 ~ + 85 ℃ |
| 保存溫度 | - 40 ~ + 85 ℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1 VDD / 0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
品規格參數圖.jpg)
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近貼片晶振的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查SMD晶振安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。
品工作條件.jpg)
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
NZ2520SEA ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： NZ2520SEA |
.jpg) |
|
（2） 抗低,電容負載 型號： NZ2520SEA |
.jpg) |
|
（3） TTL 負載 型號： NZ2520SEA |
.jpg) |
|
（4） LV-PECL 負載 型號： NZ2520SEA |
.jpg) |
|
（5）LV-PECL 負載 型號： NZ2520SEA |
.jpg) |
|
（6） LV-PECL 負載 型號： NZ2520SEA |
.jpg) |
|
（7） LVDS 負載 型號： NZ2520SEA |
.jpg) |
|
（8） HCSL 負載 型號： NZ2520SEA |
.jpg) |
