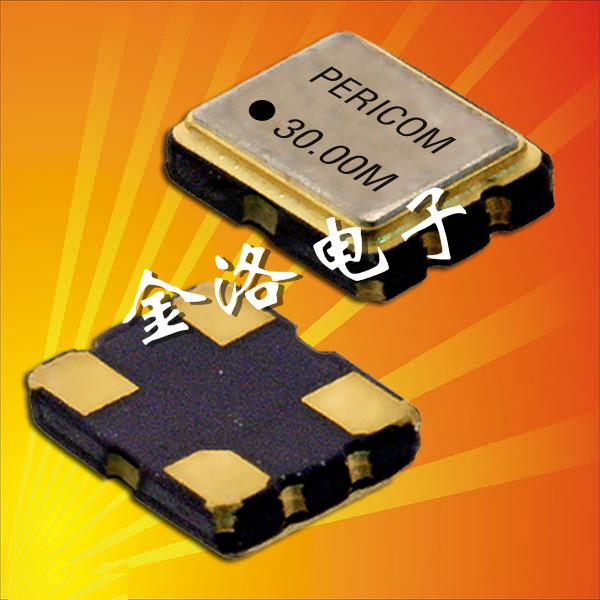

- 規格型號：15977519
- 頻率：16.000MHZ~67.000MHZ
- 尺寸：3.2*2.5*1.0mm 詳細資料請查看PDF
- 產品描述：廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH/SONET發射基站等領域.
Pericom晶振,MK晶振,3225晶振,亞陶石英晶體振蕩器
Pericom晶振,MK晶振,3225晶振,亞陶石英晶體振蕩器
參數:頻率范圍16.000MHZ-67.000MHZ
電源電壓:2.5V
負載電容: 15F
工作溫度: -20℃~+70℃
保存溫度: -55℃~+125℃
精度 ±20ppm、±30ppm、±50ppm
輸出方式：CMOS
尺寸：小巧型3.2*2.5*1.0
應用：無線通信，智能手機，家庭臺式電腦，計算機，車載導航儀系統，WLAN網絡等產品。
Pericom 亞陶晶振針對現今持續成長之計算機、數字影像、嵌入式系統、網絡、電信、服務器、儲存、超行動及無線技術等極具速度及帶寬需求的應用產品，為所需之高速訊號頻率、切換、橋接及調節提供必要的解決方案。
全世界的每臺筆記本電腦中，幾乎都可以找到亞陶石英晶振的產品。我們提供各種高速新世代裝置，是符合快速成長市場需求的最佳選擇。透過頻率及繞送技術管理桌面計算機、筆記本電腦、擴充塢及各種周邊裝置中的訊號完整性、系統效率，這些解決方案是必不可缺的。
Pericom晶振,MK晶振,3225晶振,亞陶石英晶體振蕩器，是一款高品質的臺灣進口四腳貼片型石英晶振，標準的電源電壓為2.5V，ppm值從+/-20ppm，最高可達+/-50ppm，溫度特性為-20℃~+70℃(工作時)，-55℃~+125℃(保存時)。所以MK晶振適合用于PCle/PCL橋接器、影像譯碼器、訊號切換器、智能家用電器等產品領域。
| 晶振型號/輸出類型 | MK晶振,進口晶體振蕩器 |
| 晶振類型 | OSC振蕩器 |
| 輸出方式 | CMOS |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 2.5V |
| 頻率范圍 | 16.000MHZ-67.000MHZ |
| 頻率穩定度 | ±20ppm,±30ppm,±50ppm |
| 工作溫度 | -20~+-70℃ |
| 保存溫度 | -55~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1 VDD/0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫~20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存石英晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保貼片晶振產品未撞擊機器或其他電路板等。
1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示振蕩器單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則這款有源晶振會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款SMD晶振的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
振蕩回路參數設置參考
