- 規格型號：26565591
- 頻率：8.000MHZ-50.000MHZ
- 尺寸：6.0*3.5*1.1mm 詳細資料請查看PDF
- 產品描述：主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL等高端數碼產品領域.

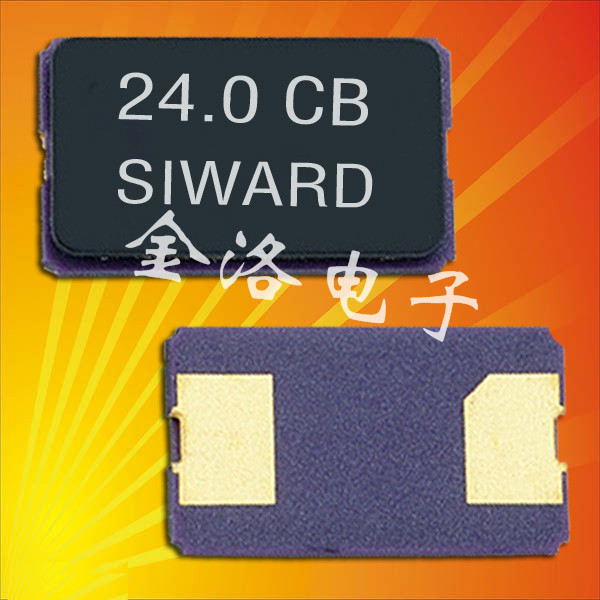

希華晶振,GX-60352晶振,6035晶振,貼片晶振
希華晶振,GX-60352晶振,6035晶振,貼片晶振
參數:頻率范圍8.000MHZ~50.000MHZ
激勵電平: 10μW (Max. 100μW )
負載電容: 20PF
工作溫度: -10℃~+70℃
保存溫度: -40℃~+90℃
精度 ±30ppm、±50ppm、±100ppm
并聯電容：5PF max.

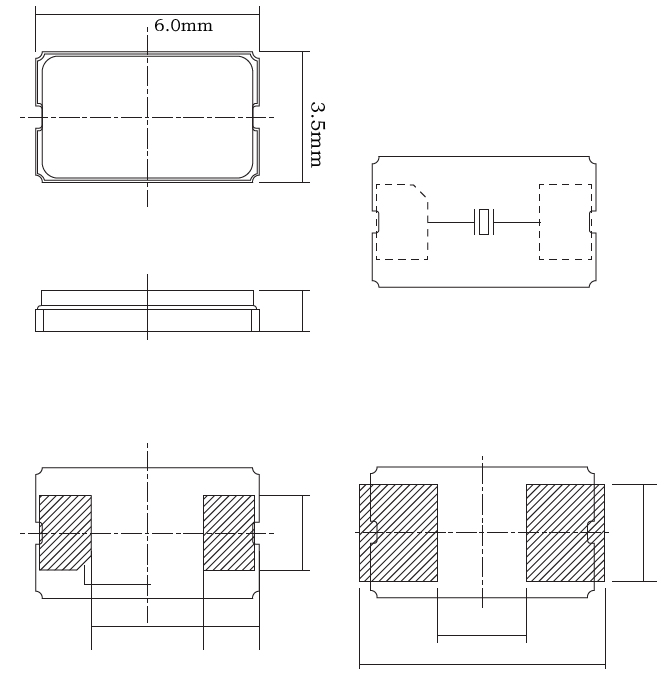

尺寸：中小型化6.0*3.5*1.1
應用：無線數據通信設備,視頻游戲設備，小型電子體重稱，大型收錄機，食品加工設備，家庭式醫療設備等領域.
.jpg)
希華品質管理系統的推動執行，以整合內部資源，奠定經營管理的基礎。藉執行內部稽核作業，客戶滿意度調查和流程績效評估為手段，合理化推動晶振品質管理，落實品質系統有效實施 。并不斷透過教育訓練灌輸員工品質觀念及意識 ，達到持續改善公司經營環境，強化經營體質以滿足客戶需求，獲得客戶的信賴而努力。
希華晶振廠家充分了解，維護全球生態環境之亙久存續及發展，是當今全體人類的重要使命。身為地球村的成員，基于對企業環境責任的深切體認，希華長期以積極而嚴謹?shù)膽B(tài)度及行動，落實綠色產品的要求。
希華晶振,GX-60352晶振,6035晶振,貼片晶振，為一款表面黑面6035mm封裝貼片型石英晶體諧振器，是一款中等大小體積的晶振，最明顯的特征是它有兩個腳位，厚度僅僅只有1.1mm，有±30ppm,±50ppm,±100ppm等不同的高精度可供選擇，起振時-10℃~+ 70℃范圍的溫度特性，因此常常應用于中小型的數碼產品，發揮GX-60352晶振的高穩定性。
| 希華晶振型號 | GX-60352晶振,臺灣希華晶體 |
| 頻率范圍 | 8.000MHZ~50.000MHZ |
| 頻率公差(25℃) | ±30ppm,±50ppm,±100ppm的，可指定 |
| 頻率穩定度超過工作溫度范圍 | ±30ppm,±50ppm的，可指定 |
| 操作溫度范圍 | -10~+ 70℃，可指定 |
| 并聯電容CO | 5pF Max. |
| 驅動電平 | 1~100μW（μW100典型） |
| 負載電容 | 20pF,可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -40~+90℃ |
.jpg)
1:機械振動的影響
當石英晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
3:存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存SMD晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
GX-60352 ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： GX-60352 |
.jpg) |
|
（2） 抗低,電容負載 型號： GX-60352 |
.jpg) |
|
（3） TTL 負載 型號： GX-60352 |
.jpg) |
|
（4） LV-PECL 負載 型號： GX-60352 |
.jpg) |
|
（5）LV-PECL 負載 型號： GX-60352 |
.jpg) |
|
（6） LV-PECL 負載 型號： GX-60352 |
.jpg) |
|
（7） LVDS 負載 型號： GX-60352 |
.jpg) |
|
（8） HCSL 負載 型號： GX-60352 |
.jpg) |
