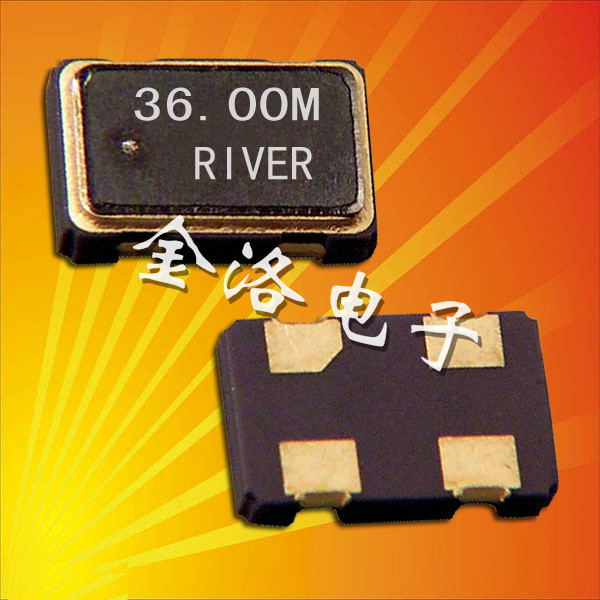

大河晶振,FCXO-03L晶振,5032晶振,進口諧振器
參數:頻率范圍1.500MHZ-60.000MHZ
電源電壓: 2.5V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 ±15ppm,±20ppm,±30ppm,±50ppm,
輸出方式：CMOS輸出

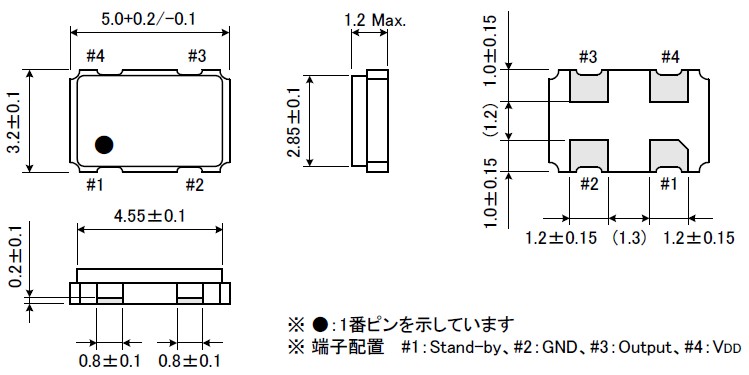

尺寸：小型重量輕5.0*3.2*1.2
應用：USB接口,單反數碼攝影機，多功能掌上電腦，MP5，移動智能手環，兒童遙控飛機等產品。

       西安大河晶振科技有限公司公司由資深日籍華人創辦，秉承“引進世界先進技術，推動祖國現代進程”的理念，把日本電子行業最優秀的River晶振帶到中國。產品主要面向中國高速發展的通訊制造業、IT業。
       除了小型化和高性能以外，還要注重保持高效、高性價比的貼片晶振產品優勢，把只有RIVER ELETEC才能研制的高附加值產品作為目標，在研發第一線采取按開發目的分組團隊的體制，不斷發起新的挑戰。

      大河晶振,FCXO-03L晶振,5032晶振,進口諧振器，是一款四腳表面陶瓷面5032封裝的貼片晶振,屬于有源晶振的一種，本身所需消耗的電壓極其低，2.5V就可以支持起振，最高只達到3.3V，CMOS的輸出方式，重量只有70mg非常的輕便，可應對IR回流焊接，焊接時可承受245℃的高溫，合理的設計理念和成功的設計成果受到廣大電子行業的普遍使用。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致晶振引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近陶瓷振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查SMD晶振安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

FCXO-03L ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： FCXO-03L

·

（2） 抗低,電容負載 型號： FCXO-03L

·

（3） TTL 負載 型號： FCXO-03L

·

（4） LV-PECL 負載 型號： FCXO-03L

·

（5）LV-PECL 負載 型號： FCXO-03L



（6） LV-PECL 負載 型號： FCXO-03L



（7） LVDS 負載 型號： FCXO-03L



（8） HCSL 負載 型號： FCXO-03L
