- 規格型號：64212054
- 頻率：16.000MHZ-90.000MHZ
- 尺寸：2.0*1.6*0.5
- 產品描述：廣泛適用于移動通信終端基準時鐘,數控家電,時尚影音設備,數模轉換器,衛星接收裝置等數碼產品.

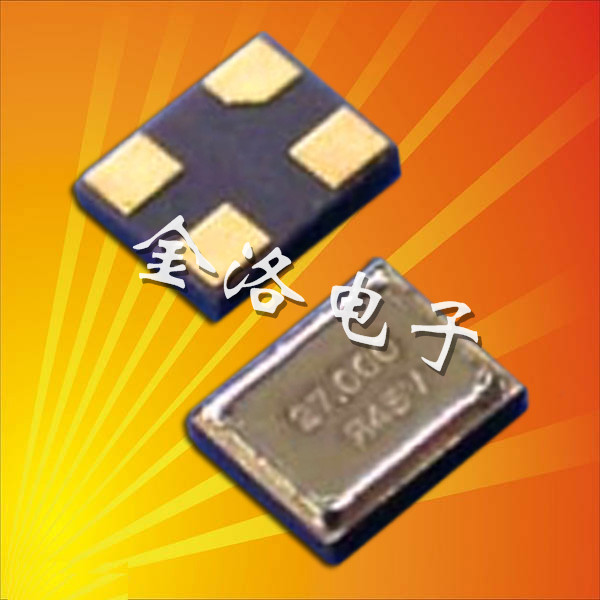

大河晶振,FCX-06晶振,2016晶振,進口晶振
大河晶振,FCX-06晶振,2016晶振,進口晶振
參數:頻率范圍16.000MHZ-90.000MHZ
激勵電平: 20μW (Max.200μW )
負載電容:5PF~7PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm
捆包單位：3000pcs/捆
尺寸：微小型2.0*1.6*0.5mm
應用：信息通信設備，移動電話，數字?jǐn)z像機，DVD錄像機，音頻播放器，無線藍牙耳機等產品。.jpg)
公司以提高用戶滿意度為目標，不斷推進集團整體業務的發展。讓用戶滿意，就是讓使用裝有本公司產品的手機、數碼相機等電子設備的廣大用戶滿意。我們深知這一點，因而更加努力向目標邁進。由于小型石英晶體在信息通信中是必不可少的部件，因此上述理念已深深植入于本公司每個員工的心中。
產品主要面向中國高速發展的通訊制造業、IT業。致力于為中國市場提供世界上最先進的電子元器件產品和完善的IC解決方案。我們將圍繞“以客戶滿意為動力，以進一步發展為目標”的理念，為您提供世界上技術最先進、工藝最精良、質量最穩定的石英晶體諧振器產品。
品說明.jpg)
大河晶振,FCX-06晶振,2016晶振,進口晶振,作為一款追求時尚潮流小型化的表面貼片型2016mm封閉的石英晶振，它的特別之處除了小，還有應用的范圍和性能，生活之中也許我們會經常接觸到，因?yàn)?/span>FCX-06晶振常用于筆記本電腦，無線電話等電子產品，±7ppm~±50ppm的高精度和16.000MHZ-90.000MHZ的高頻率保障了FCX-06晶振的穩定性，在焊接時可接受240℃的高溫回流焊，最高可達260℃。

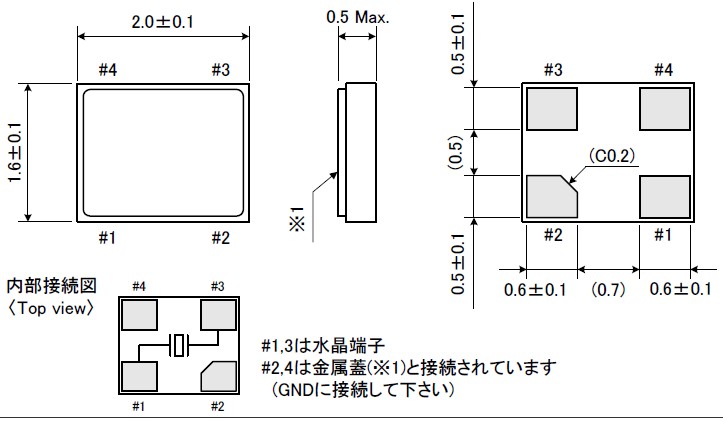

品尺寸圖.jpg)
品規格參數圖.jpg)
| 大河晶振型號 | FCX-06晶振,進口貼片晶振 |
| 頻率范圍 | 16.000MHZ~90.000MHZ |
| 頻率公差(25℃) | ±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm |
| 頻率穩定度超過工作溫度范圍 | ±10ppm,±15ppm,±20ppm,±30ppm,±50ppm |
| 操作溫度范圍 | -40~+ 85℃，可指定 |
| 并聯電容CO | 5pF Max. |
| 驅動電平 | 1~200μW（μW200典型） |
| 負載電容 | 5pF,6pF, 7pF 可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -55~+125℃ |
.jpg)
1:機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管SMD晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
3:自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞貼片晶振特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保晶體產品未撞擊機器或其他電路板等。
品工作條件.jpg)
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
FCX-06 ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： FCX-06 |
.jpg) |
|
（2） 抗低,電容負載 型號： FCX-06 |
.jpg) |
|
（3） TTL 負載 型號： FCX-06 |
.jpg) |
|
（4） LV-PECL 負載 型號： FCX-06 |
.jpg) |
|
（5）LV-PECL 負載 型號： FCX-06 |
.jpg) |
|
（6） LV-PECL 負載 型號： FCX-06 |
.jpg) |
|
（7） LVDS 負載 型號： FCX-06 |
.jpg) |
|
（8） HCSL 負載 型號： FCX-06 |
.jpg) |
