- 規格型號：5356254
- 頻率：26.000MHZ~52.000MHZ
- 尺寸：1.6*1.2*0.6mm 詳細資料請查看PDF
- 產品描述：廣泛應用于調制解調器,ADSL網絡控制器,無線基站,程控交換設備,智能手機,無線基站,精密儀器,GPS衛星,汽車應用等產品.

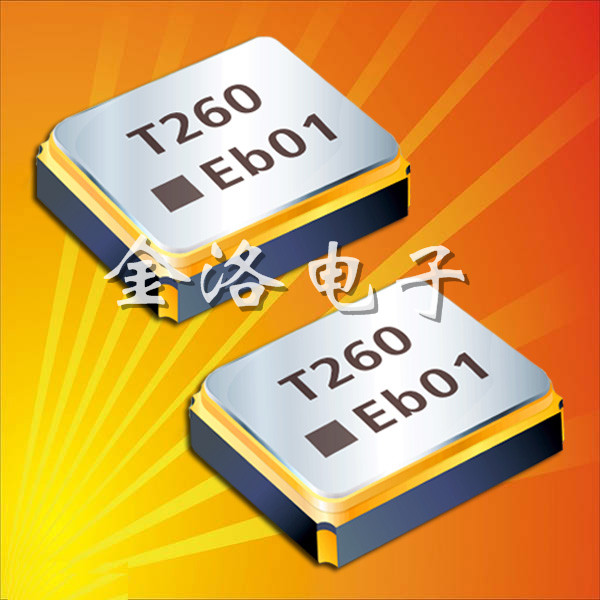

TXC晶振,8P晶振,1612mm晶振,TCXO溫補振蕩器
.jpg)
TXC晶振,8P晶振,1612mm晶振,TCXO溫補振蕩器
頻率范圍:26.000MHZ-52.000MHZ
電源電壓: 3.3V
負載電容:15PF
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±0.5ppm
輸出方式：CMOS
尺寸：超小型化1.6*1.2*0.6
應用：衛星導航系統，高端數碼通訊，井下探測儀，工業機械設備，蜂窩，無線模塊，網絡設備等產品。
TXC晶振公司理念：公司隨市場成長而越發國際化，因而不同語言、文化、國籍等客戶群體以及員工都將因此而日漸加入臺灣TXC晶振，同仁需相互尊重彼此的差異，以邁向國際化公司。多年來，我們始終以提升客戶價值為目標，是以無論是在價格、質量，交期，服務等方面，均盡心盡力于超越客戶的期待，并以能成為客戶最佳的策略合作伙伴自我敦促。
TXC晶振,8P晶振,1612mm晶振,TCXO溫補振蕩器，北斗+GPS定位導航專用晶振，世界上體積最小的溫補晶振，也是重量最輕厚度最薄的貼片石英晶振，頻率最常用的是26M，33.6M，38.4M，40M和52M之間可任意隨產品的適用性選擇，和其他的TCXO振蕩器一樣擁有0.5ppm~2.0ppm的高精度，8P晶振是臺灣TXC晶技晶振公司研發晶體最成功的其中之一，因?yàn)樗捏w積最小，重量最輕，穩定度高，用在產品身上都可以實現低功耗，低電流和縮小占用空間。
| 晶振型號/輸出類型 | 8P晶振,TXC有源晶振 |
| 晶振類型 | TCXO振蕩器 |
| 占空比 | 45 % ~ 55 % |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 3.3V |
| 頻率范圍226 | .000MHZ-52.000MHZ |
| 頻率穩定度 | ±0.5ppm |
| 工作溫度 | -30~+85℃ |
| 保存溫度 | -40~+85℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 3 ms Max. |
| 相位抖動（12千赫?20兆赫） | 0.6 ps Max. |
| 老化率 | ±1.5ppm /年最大。 |
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。

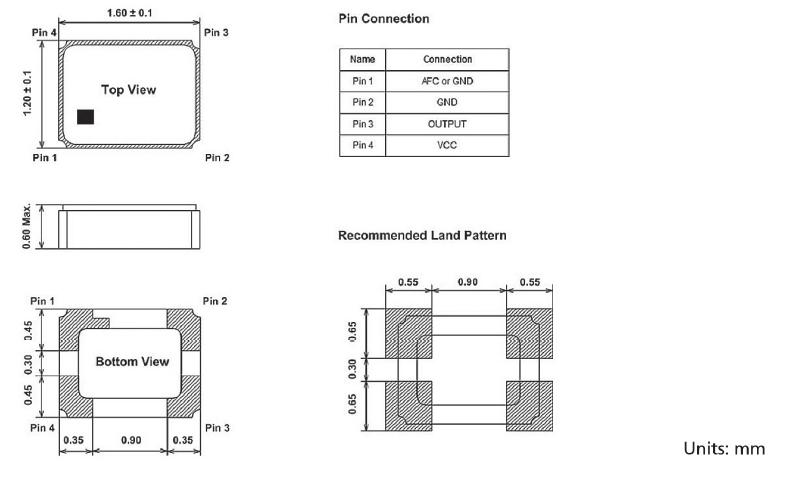

(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存有源晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存TXC晶振產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞TXC貼片晶振特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
8P :在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： 8P |
.jpg) |
|
（2） 抗低,電容負載 型號： 8P |
.jpg) |
|
（3） TTL 負載 型號： 8P |
.jpg) |
|
（4） LV-PECL 負載 型號： 8P |
.jpg) |
|
（5）LV-PECL 負載 型號： 8P |
.jpg) |
|
（6） LV-PECL 負載 型號： 8P |
.jpg) |
|
（7） LVDS 負載 型號： 8P |
.jpg) |
|
（8） HCSL 負載 型號： 8P |
.jpg) |
